Nunca subestime o resistor...
Resistor é o componente mais comum da eletrônica, mas também o mais subestimado. Quase todo mundo já soldou um sem saber ao certo por que ele estava ali ou se o valor estava certo.
Este post vai te ensinar como identificar valores, entender o básico da função e não cair em ciladas comuns de loja ou projeto mal feito.
1. O que é e pra que serve o resistor?

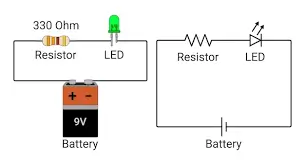

Na prática, o resistor serve pra limitar corrente, dividir tensão e proteger componentes sensíveis. É como um "freio" no circuito.
2. Como ler as faixas de cor
Resistores têm até 6 faixas coloridas. As mais comuns são de 4 faixas. A leitura segue essa ordem:
- 1ª faixa: primeiro dígito
- 2ª faixa: segundo dígito
- 3ª faixa: multiplicador (quantos zeros vem depois)
- 4ª faixa: tolerância (ex: ±5%)

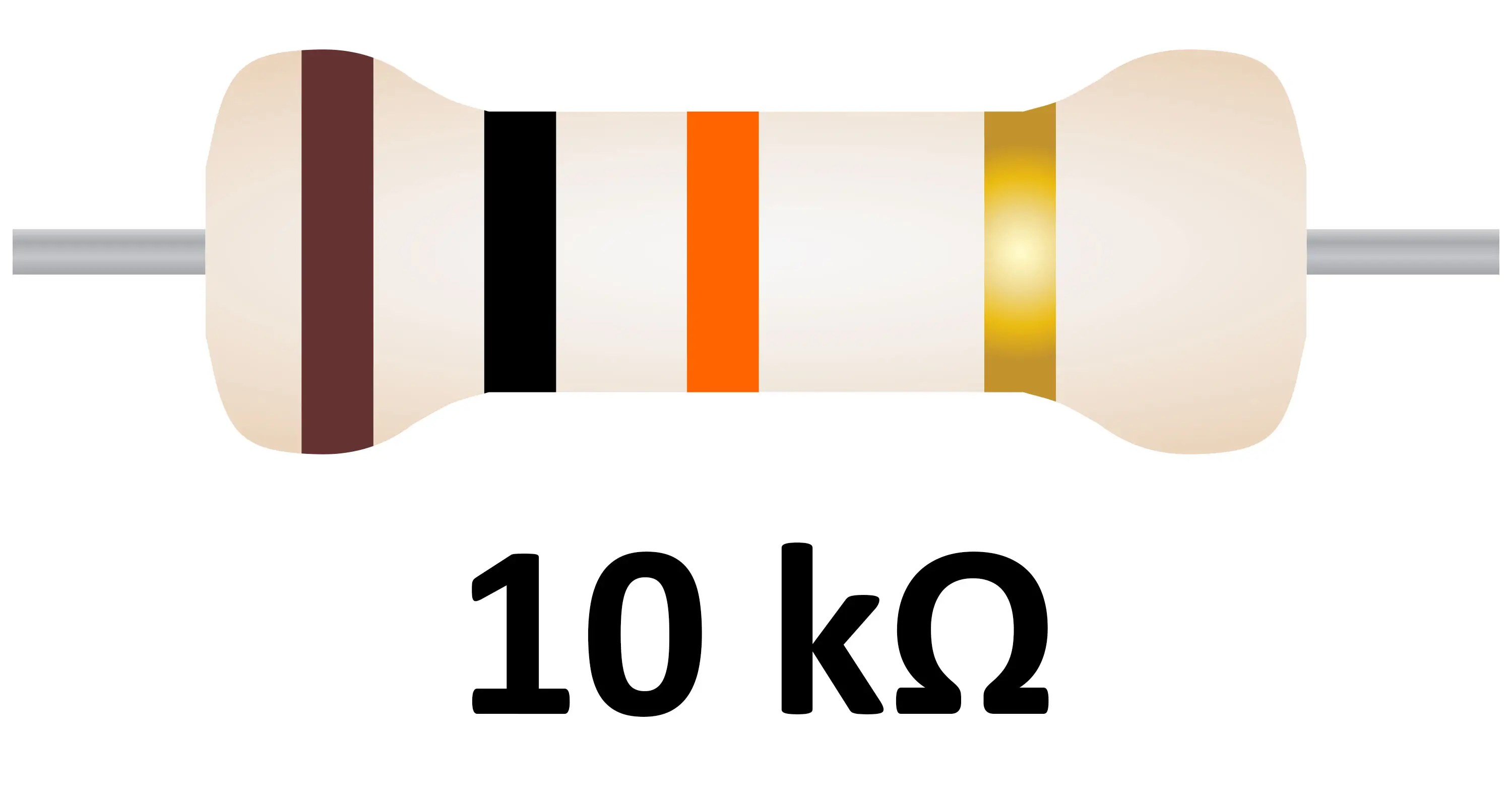

Exemplo: marrom, preto, laranja, dourado = 10 kΩ ±5%

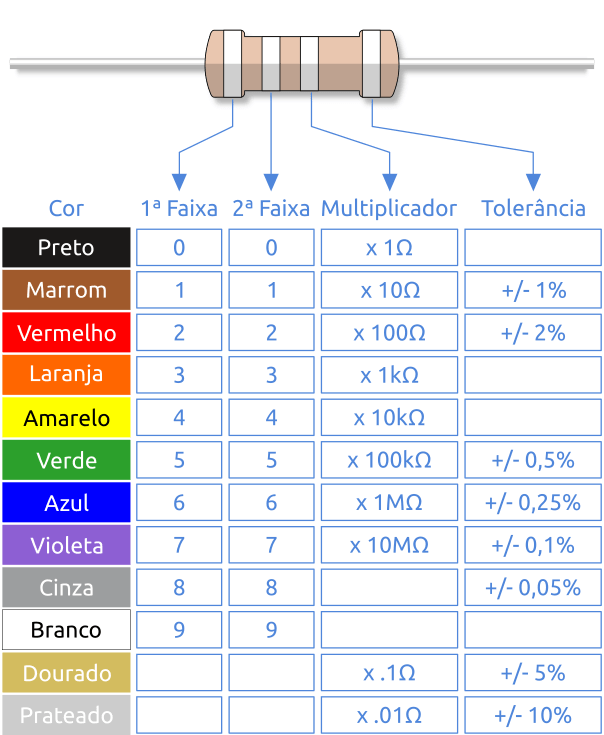

3. Tabela de cores (pra imprimir ou colar na bancada)
Se você é do tipo visual, aqui vai uma tabelinha tradicional:

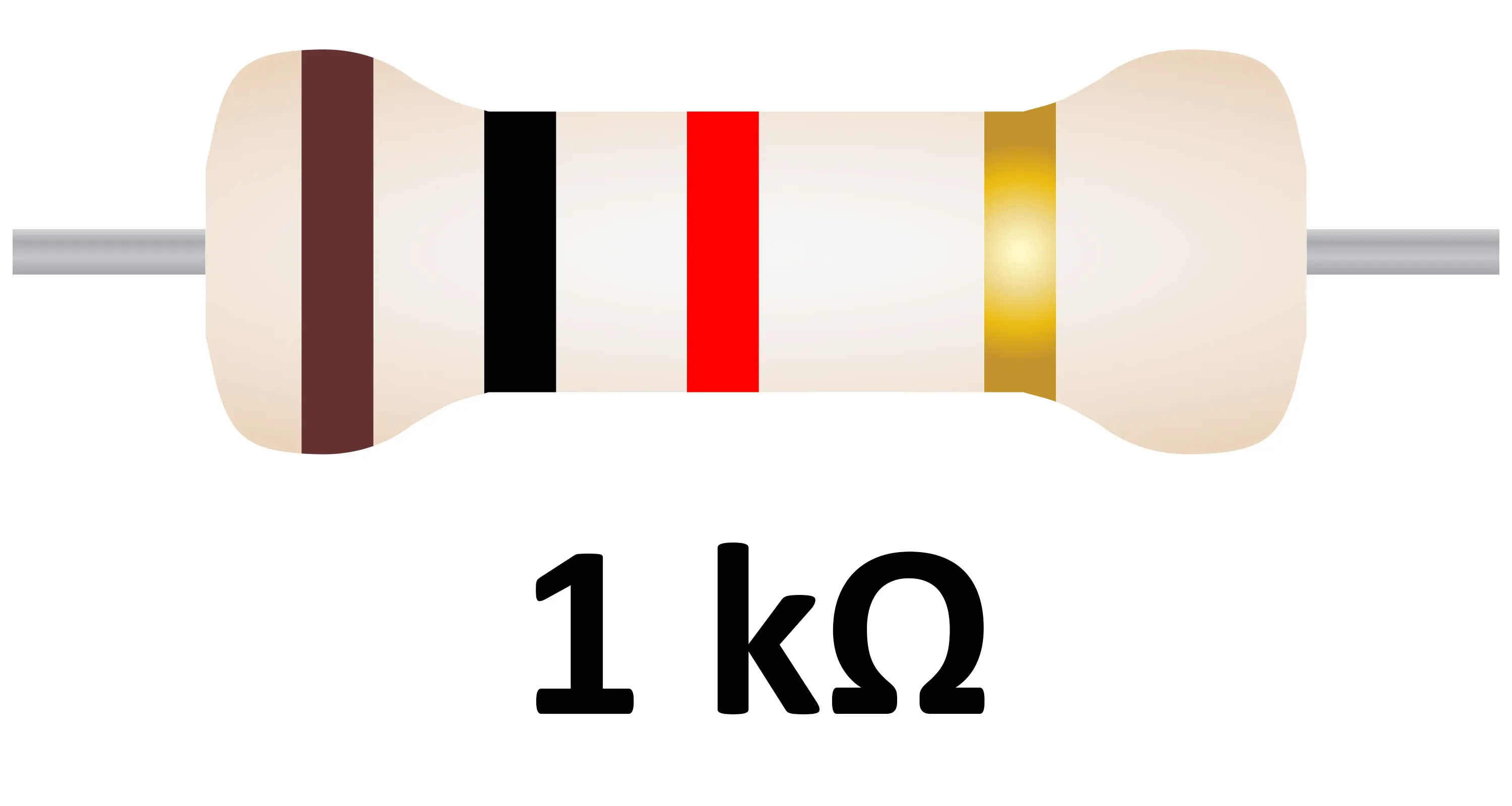

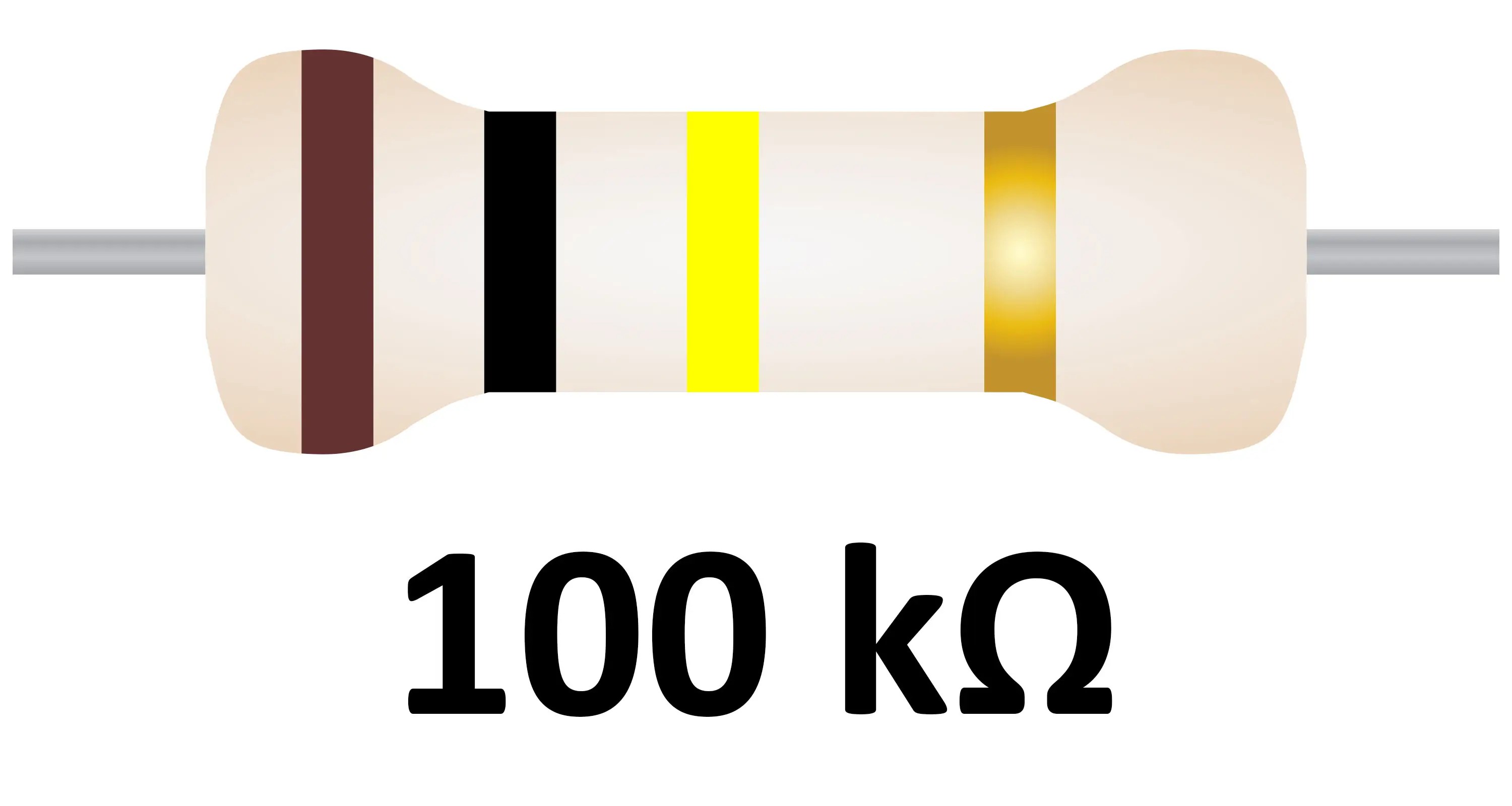

Começe decorando os valores mais comuns: 1k, 10k, 100k e organize seus resistores numa caixa por colunas, coluna 1: 100, 1k, 10k, 100k; coluna 2: 220, 2k2, 22k, 220k; coluna 3: 330, 3k3, 33k, 330k e assim por diante
Parece besteira, mas salva sua vida quando o multímetro some.
4. E se eu errar o valor?
O resistor errado pode:

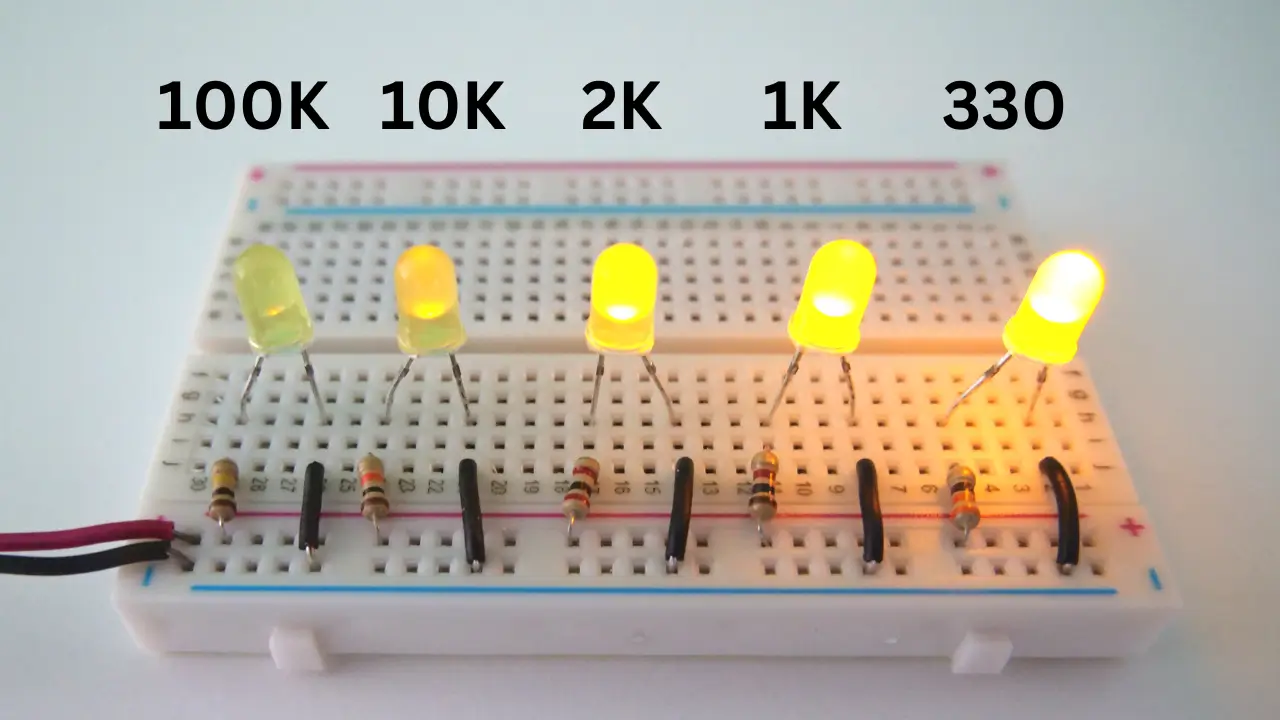

- Não acender o LED
- Deixar um circuito de áudio mudo
- Fritar o transistor por excesso de corrente
- Carbonizar, sair fumaça!

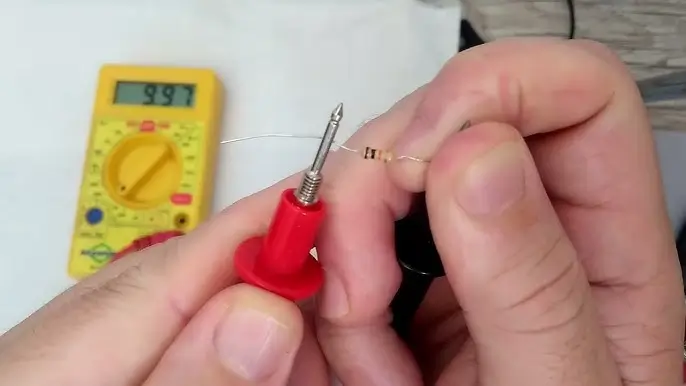

Não precisa entrar em pânico, mas é sempre bom medir com o multímetro antes de soldar.
5. Quando posso substituir por outro valor?
Regra geral: pode alterar dentro de 10–20% de variação em muitos projetos não críticos (como LED ou audio analógico).
Mas nunca chute em circuitos com microcontrolador, fontes chaveadas ou osciladores — nesses casos, o valor precisa ser exato.
6. Potência importa? (Sim!)

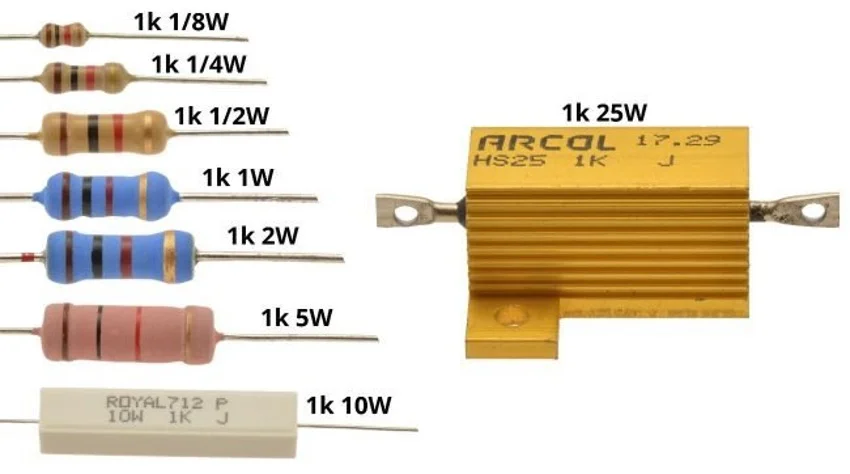

Resistores vêm em potências: 1/8W, 1/4W, 1/2W, 1W, 2W... Os comuns são de 1/4W.
Se passar muita corrente, o resistor esquenta — ou queima. Se você quer algo durável ou trabalha com áudio ou potência, prefira 1/2W pra cima.
Hoje em dia os materiais evoluiram muito, tem resistor de 1W e 1/4W com mesmo tamanho fisico. Idealmente é guardar tudo bem identificado.
7. Dicas práticas
- Tenha uma caixinha de resistores organizados por valor (ou uma tabela colada na tampa)
- Nem toda oferta é boa: resistor vintage ou de procedencia duvidosa pode variar muito a tolerância
- Na dúvida, meça com o multímetro antes de soldar
- Não corte os terminais antes de soldar
Recomendo este kit com 320 resistores
Próximo post
No próximo post, vamos falar sobre o **multímetro**: como usar, quais escalas servem pra quê, e o que não fazer com ele (spoiler: medir corrente do jeito errado é receita pra faísca).
Ler um resistor é como ler uma linha de baixo: simples, mas essencial pra tudo soar certo.
