Multimetro: seu novo orgão vital...

Ele está sempre lá. Quieto, com cara de ferramenta séria, cheio de escalas, números e um par de pontas coloridas que parecem saber tudo. Mas se usado errado, o multímetro vira um objeto decorativo... queimado.

1. Os modos básicos e para que servem

DCV / ACV (tensão contínua / alternada): mede voltagem de pilhas, fontes, tomadas.
Ω (resistência): mede resistores e continuidade.
A (corrente): quase nunca usamos — e quando usamos, queimamos o fusível.
Diodo / Beep: testador de continuidade com som, útil pra checar ligações ou trilhas rompidas. Use apenas para chegar pontos não criticos, o beep prolongado consome a bateria, prefiera sempre a escala Ω

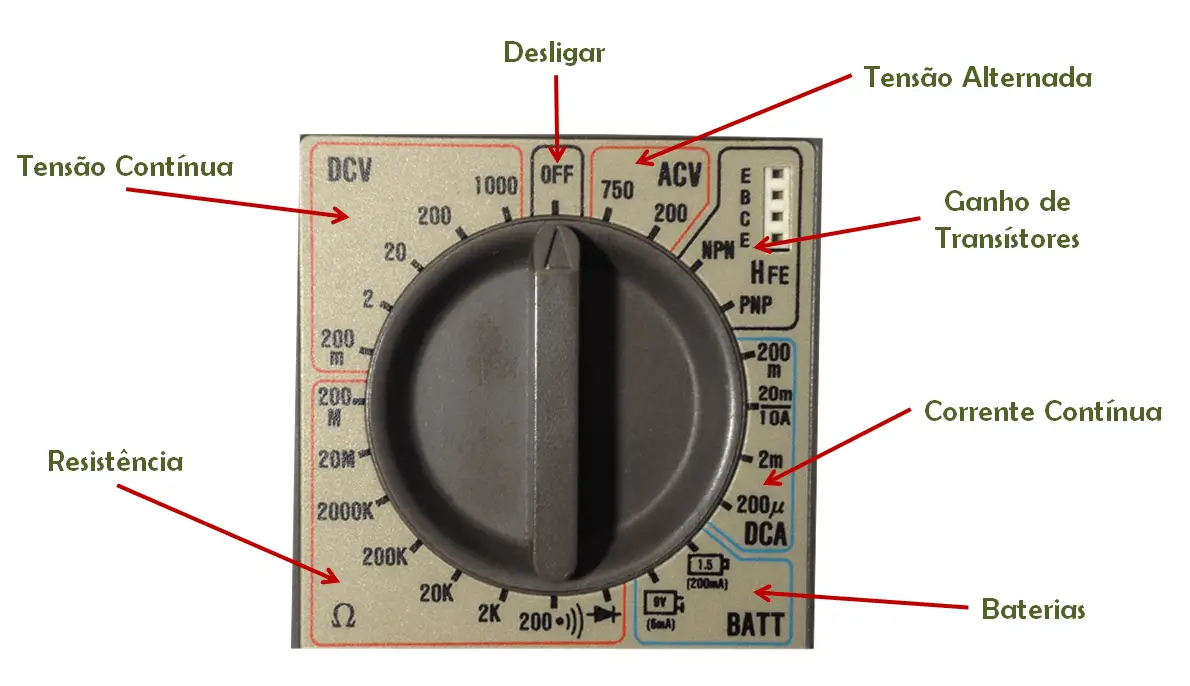

Escala do multimetro com suas grandezas — Escalas de medição basicas

REGRA DE OURO: use sempre uma escala que é aproximadamente 2x maior que a grandeza a ser medida. Ex: pilha 9V - escala 20V, resistor 1k - escala 2k, tomada 127 v - escala 200V

2. Testando tensão (DC e AC)

Selecione a escala mais alta, coloque a ponta preta no COM e a vermelha no VΩ. Encoste no positivo e negativo da fonte. Só isso.

Se for pilha: DC. Se for tomada: AC.

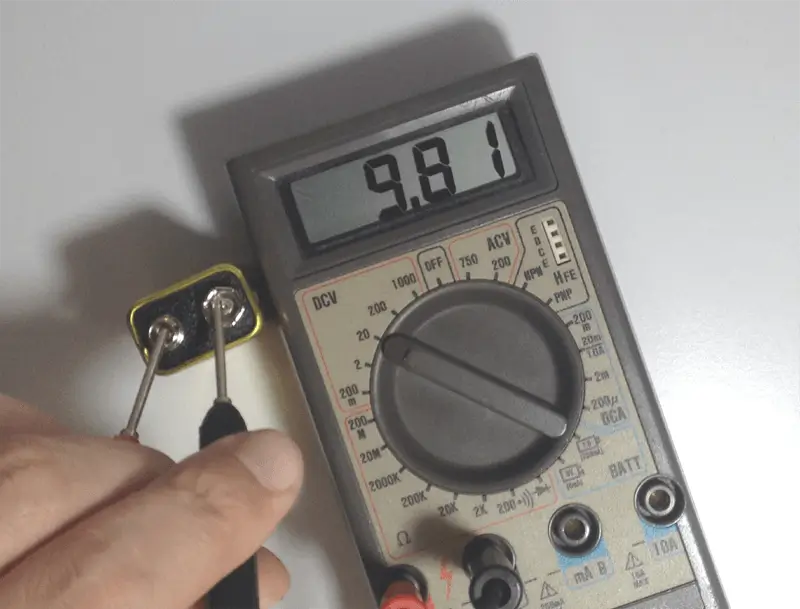

medidndo a tensão DC de uma pilha de 9V — Tensão DC: Pilha 9V

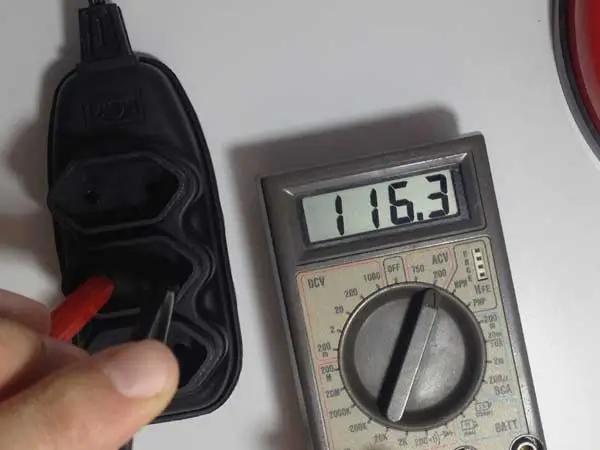

Medindo a tensão AC de uma tomada — Tensão AC: Tomada 127V

3. Medindo resistência

Para medir resistores (ou trilhas), o circuito precisa estar desligado. Encoste as pontas nas extremidades do resistor. A leitura deve bater com as faixas de cor (ou algo próximo).

Se marcar "1" ou "OL", está fora da escala ou aberto. Se marcar "0.00", está curto.

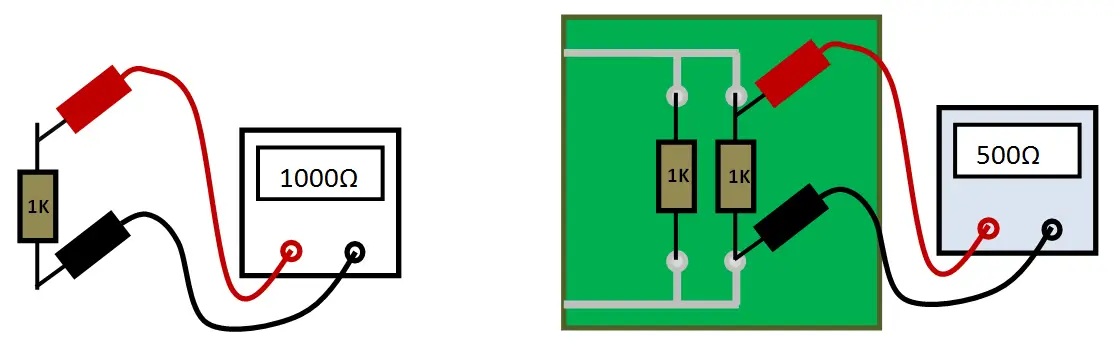

medindo resitor na placa e fora da placa, sao valores diferentes — Medir valor real fora da placa | Medir curto ou aberto na placa

4. Teste de continuidade (bip do bem)

Gire o seletor até o símbolo do diodo/alto-falante. Encoste as pontas uma na outra: se apitar, tá funcionando.

Use para saber se dois pontos estão conectados — ótimo pra detectar trilhas rompidas, soldas frias ou verificar se um cabo funciona.

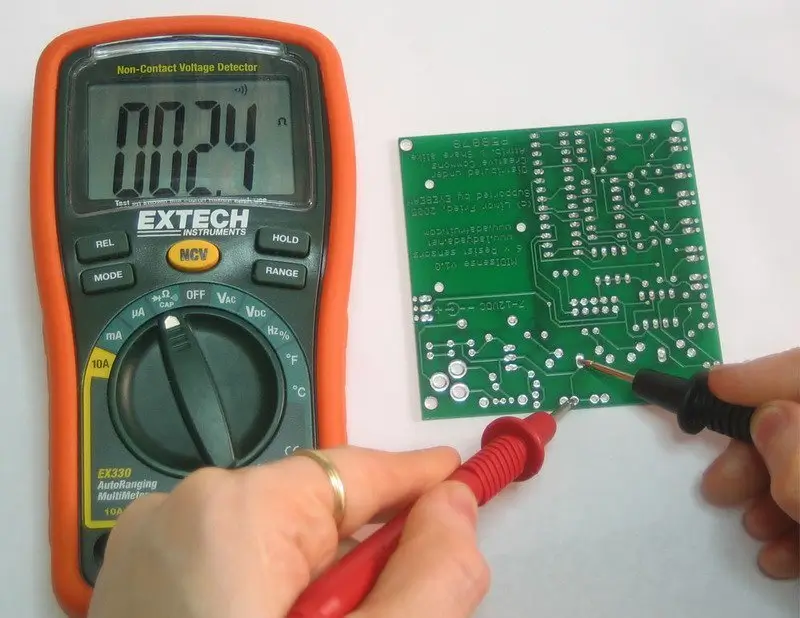

medindo continuidade numa placa de circuito — Medindo continuidade numa placa eletrônica

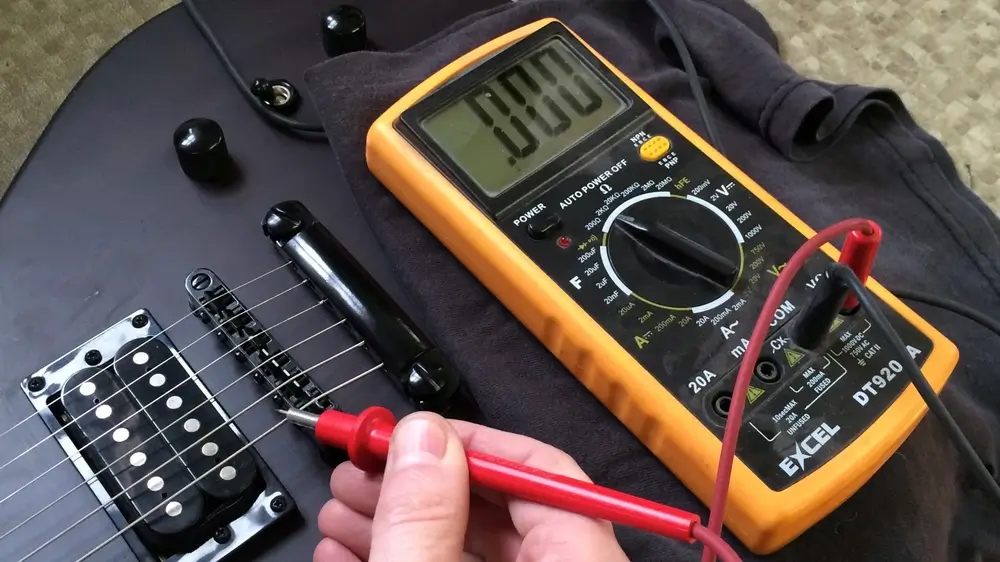

Guitarra eletrica preta com multimetro amarelo medindo continuidade — Problema de aterramento = teste de continuidadde

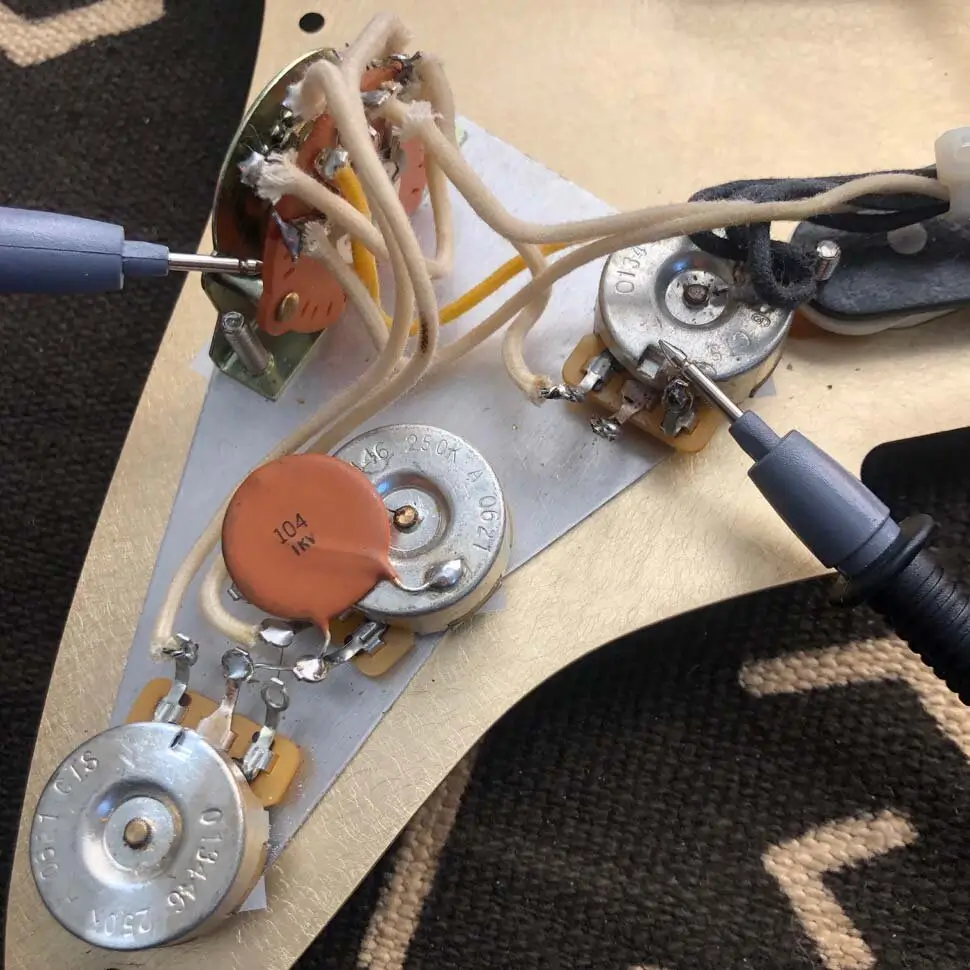

medindo continuidade num circuito interno de guitarra elerica — Eu sei que você quer chegar aqui! E vai!

medindo continuidade num alto-falante de guitarra — Use a escala 20Ω para testar seu falante

Multímetro que eu recomendo Hikari 1000V

5. Medir corrente (com cuidado!)

Essa é a parte perigosa. A medição de corrente é feita em série, ou seja: você tem que interromper o circuito e passar a corrente através do multímetro.

Se fizer como nas tensões (em paralelo), você fecha um curto e… PUF!

Se não tiver certeza, não use essa função. Sério.

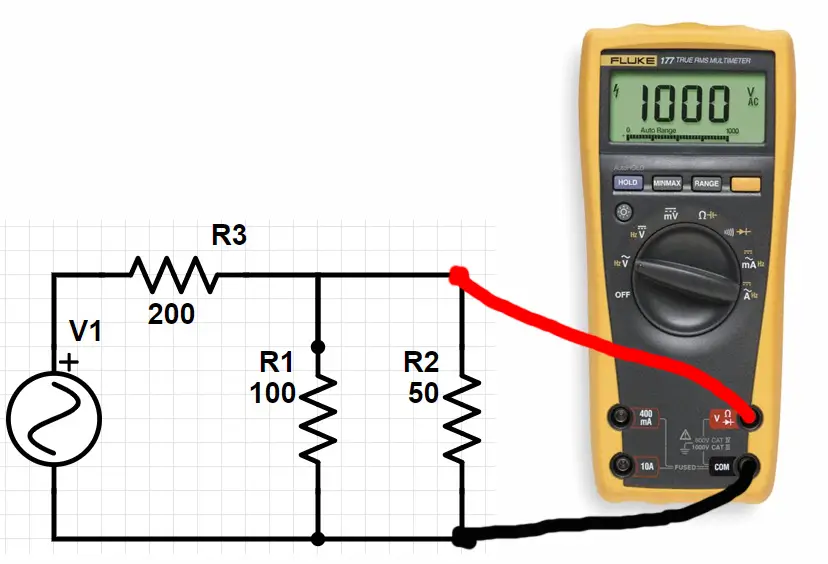

medindo tensão em paralelo — Medição de tensão em PARALELO

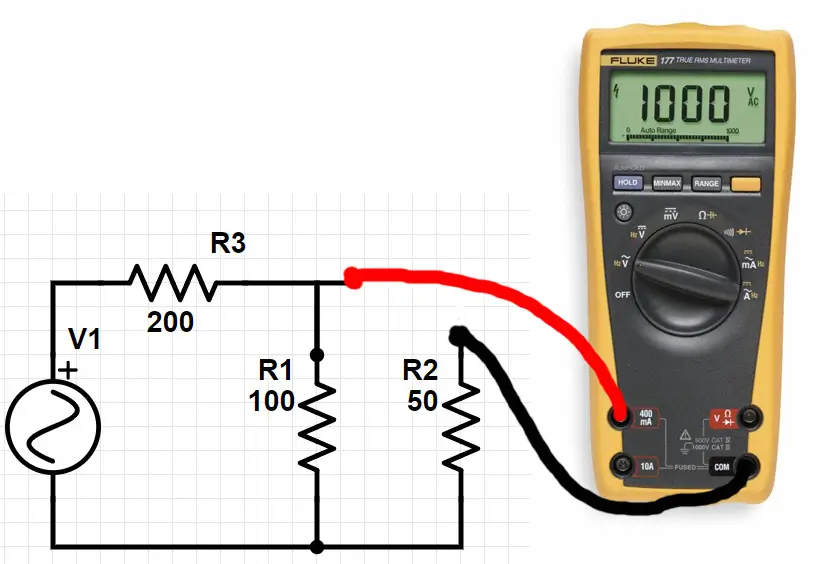

medindo tensão em série — Medição de corrente em SÉRIE (raríssimo)

6. Dicas práticas para não queimar o multímetro (nem os dedos)

Desligue tudo antes de medir resistência ou continuidade.
Use a escala adequada, ele tem proteção mas não abuse!
Evite mudar a escala com o multímetro em medição.
Não tente medir corrente numa tomada. Nunca.
Guarde o multímetro com a chave na posição OFF (ou DCV baixa).
Use pilhas alcalinas se for digital — multímetros com bateria fraca piram fácil.

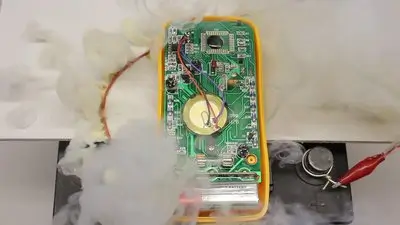

Multimetro fumaçando depois de ser utilizado incorretamente — Aqui "jazz" um multimetro

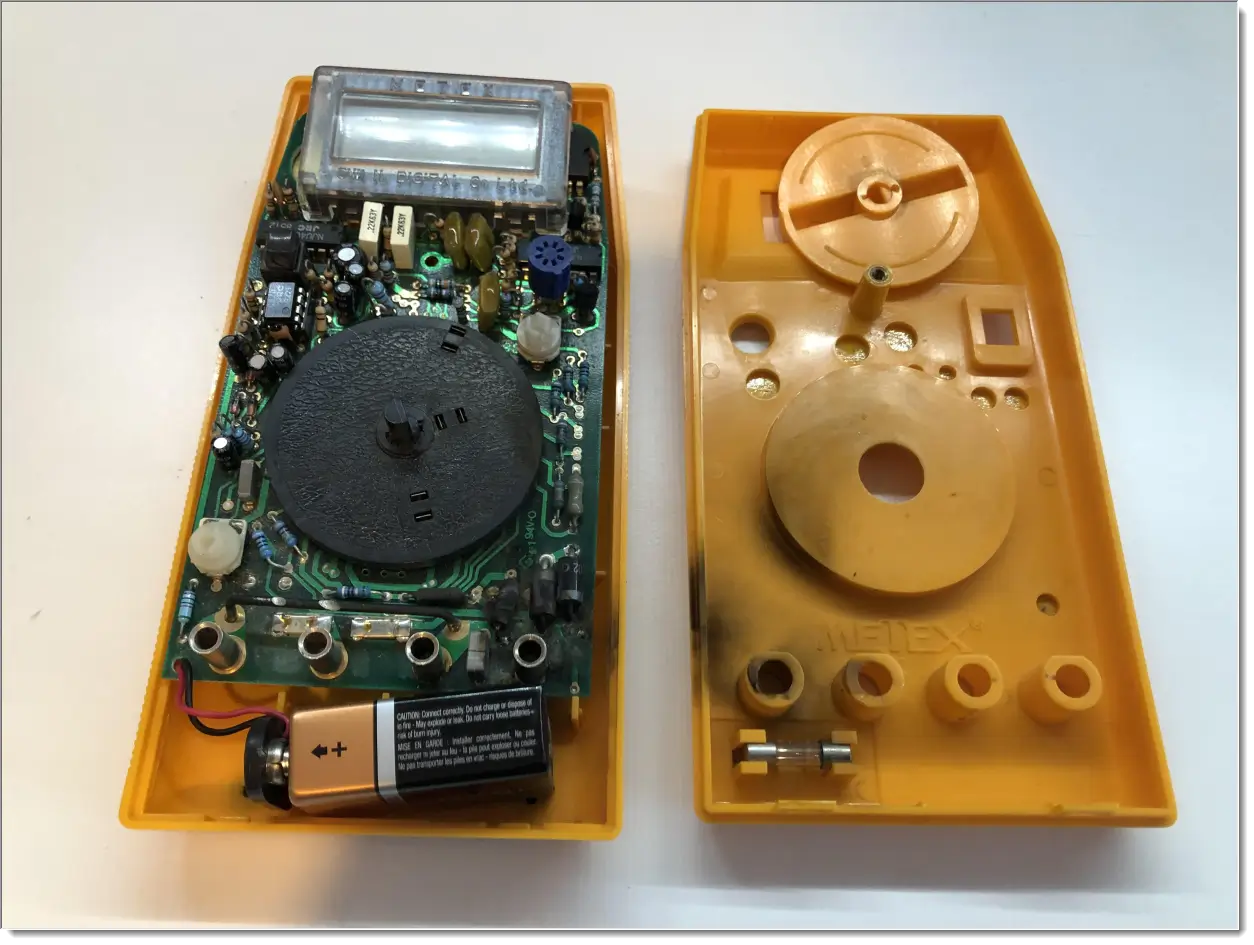

Multimetro aberto chamuscado preto após queimar — Aqui "jazz" um multimetro II

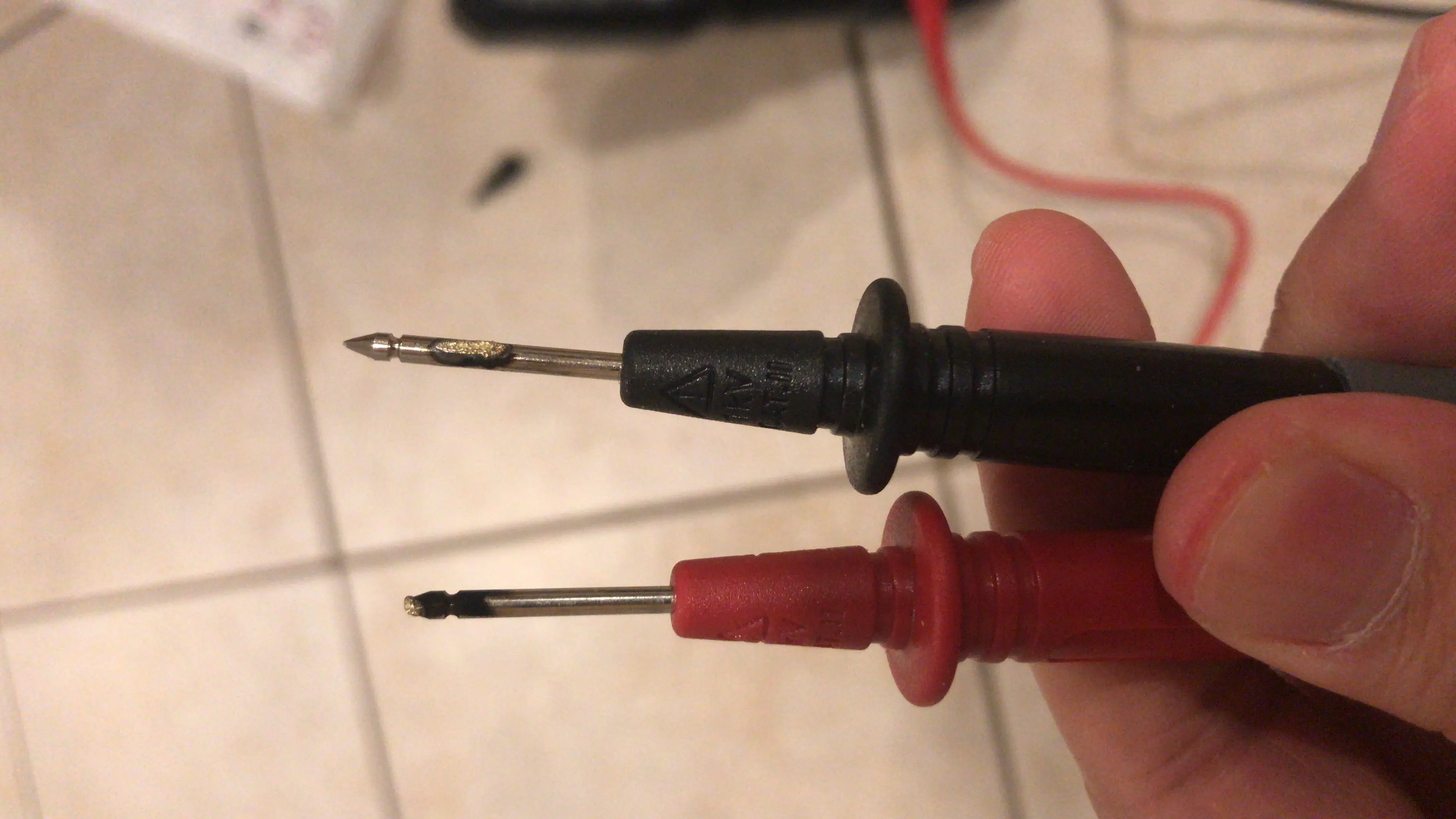

Ponta de prova de multimetro queimada após curto circuito — Encostar as ponteiras ao medir pode causar isso

7. Treine com segurança

Pegue um pack de pilhas AA, alguns resistores e uma plaquinha furada. Meça tensão, resistência, continuidade. Troque componentes e veja a diferença nas leituras. Brinque.

Não há melhor forma de aprender do que errar em baixa voltagem.

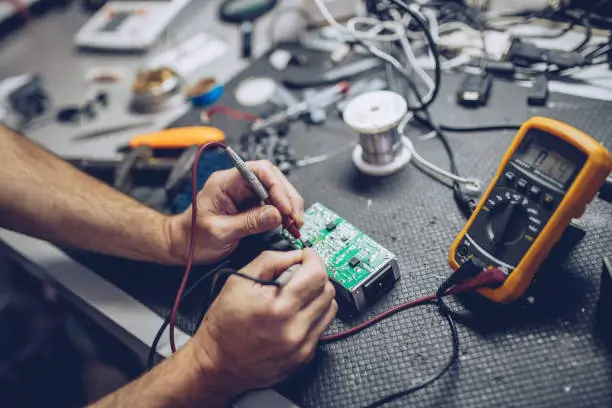

Pessoa testando uma placa na bancada com multimetro — Em baixa voltagem é até gostoso errar... zero perigo

O que vem a seguir

No próximo post (#004), vou te dar as melhores dicas para restaurar ou até mesmo começar a fazer seus proprios cabos P10!

Usar o multímetro é como ouvir o circuito: no começo é ruído, depois vira conversa.
