Potenciômetro: infinitos valores em um giro!

Um LED que pisca é legal. Um LED que muda de velocidade com um botão? Aí começa a mágica. Vamos substituir um resistor por um potenciômetro e controlar o tempo do circuito com os dedos. Bem-vindo à eletrônica interativa.

1. Por que usar um potenciômetro?

Resistores fixos dão tempos fixos. Mas e se quisermos ajustar a frequência do nosso circuito oscilador sem trocar componentes? É aí que entra o potenciômetro — um resistor variável que pode ser girado como um botão de volume.

Imagem de um potenciometro comum eixo longo — O mais comum, ótimo para estudo, péssimo para uso pesado.

Imagem de um potenciometro duplo tipo volume estereo — Potenciômetro Duplo, usado em volumes e equalizadores estereo.

Imagem de um potenciometro com terminais a 90 graus — O Santo Graal dos Makers. Terminais a 90º.

Imagem de um potenciometro miniatura blindado eixo curto — Pedais modernos, mesas de som, antes era difícil achar, hoje nem tanto.

Imagem de um potenciometro de guitarra com eixo extra longo tipo LesPaul — Potenciômetro especial para guitarras tipo LesPaul, eixo roscado super longo para atravessar o corpo de madeira da guitarra.

Imagem de um potenciometro de guitarra com chave dpdt — Potenciômetro com chave dpdt especial para guitarristas especiais (risos).

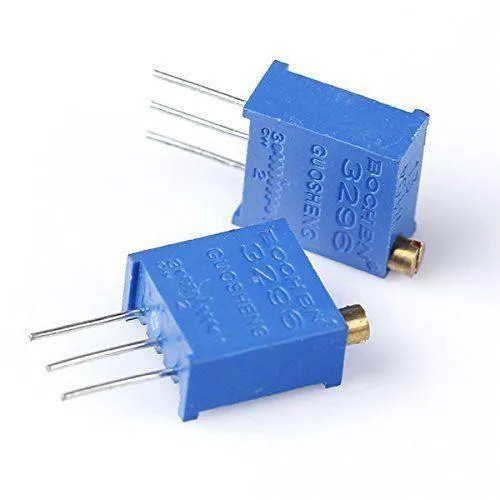

Imagem de um potenciometro multivoltas tipo trimpot miniatura — Trimpot ou Potenciômetro Multivoltas miniatura, utilizado para "setar" circuitos.

Imagem de um potenciometro deslizante tipo FADER — Potenciômetro tipo "FADER", presente em mesas de som, equalizadores e projetos elegantes onde você consiga fazer o rasgo reto no painel para instalalo.

Imagem de um potenciometro antigo eixo longo — Modelos antigos que você encontra até hoje em amplificadores dos anos 1960 e 1970.

Imagem de um potenciometro de potência com eixo longo — Potenciômetro de potência, serve muito bem, mas é GRANDE.

Imagem de um potenciometro de rádio antigo com varios canais de controle — Potenciômetro de rádio antigo, tinha vários controles simultaneos.

Imagem de um potenciometro com chave liga/desliga — Potenciômetro de potência, com chave liga/desliga. Isso era um charme!

2. Relembrando: o modo astável do 555

Até aqui, usamos o CI 555 no modo astável, ou seja, ele nunca para: carrega e descarrega um capacitor continuamente, gerando uma sequência infinita de pulsos.

Esse comportamento depende de três componentes bem simples:

R1 – define parte do tempo de carga
R2 – define o tempo de descarga
C – determina quanto tempo o capacitor leva para encher e esvaziar

A relação entre eles pode ser aproximada pela fórmula:

 T = 0,693 × (R1 + 2×R2) × C

Mas aqui vai o ponto mais importante:
você não precisa decorar essa fórmula agora.

O que interessa neste estágio é entender a ideia física do processo:

o capacitor carrega
o 555 troca de estado
o capacitor descarrega
o ciclo recomeça

Enquanto esse ciclo acontece lentamente, vemos um LED piscar.
Quando ele acelera, o piscar vira vibração.
E vibração, para nossos ouvidos, é som.

Agora vem a sacada.

Se trocarmos R2 por um potenciômetro, passamos a controlar em tempo real quanto tempo o capacitor leva para descarregar. Isso significa que o circuito deixa de ter um tempo fixo e passa a responder diretamente ao giro da sua mão.

É aqui que o 555 deixa de ser apenas um oscilador automático — e começa a se comportar como um instrumento de controle.

Agora que entendemos quem manda no tempo do circuito, vamos colocar isso em prática.

3. O novo circuito

Monte o mesmo circuito do post anterior (#007), mas troque R2 por um potenciômetro de 10kΩ. Mantenha R1 como um resistor fixo (1kΩ, por exemplo).

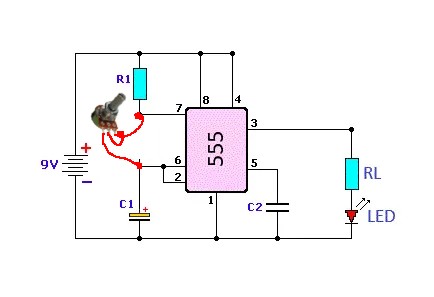

Circuito pisca led controlado por potenciometro — Potenciômetro controla o tempo de descarga do capacitor. Gire e veja a mágica.

4. O que observar

Quanto menor a resistência do potenciômetro → mais rápido o LED pisca
Quanto maior → mais lento o piscar
Se o potenciômetro for linear (tipo "B10k") a resposta é bem previsível

Esse controle contínuo de tempo é a base para aplicações como:

Osciladores com frequência variável
Controles de intensidade
Sintetizadores analógicos (spoiler do post #010)

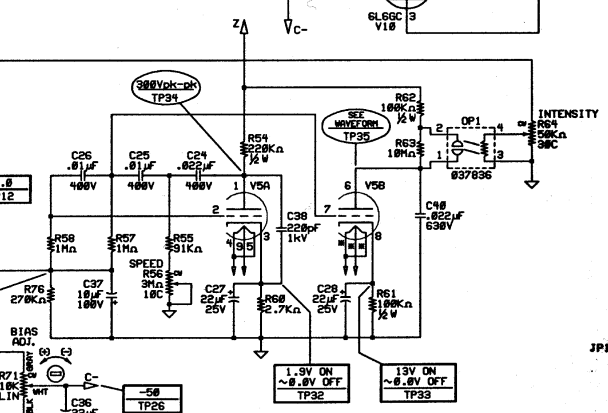

Circuito do Vibrato Fender 65 Twin Reverb — Aqui podemos apreciar o circuito oscilador do "Vibrato" Fender 65 Twin Reverb, onde o potenciômetro R56 "SPEED" controla a velocidade (frenquência) de oscilação, enquanto o potenciometro R64 "INTENSITY" controla a profundidade do efeito.

📄 Baixar Esquemático do Fender 65 Twin Reverb

Para os corajosos de plantão, deixo aqui o esquemático completo do amplificador valvulado Fender 65 Twin Reverb, clássico dos clássicos. Vamos chegar no universo das válvulas em um futuro próximo. Por hora fica como curiosidade e referência de como um circuito de amplificador de guitarras é projetado.

5. Dica prática

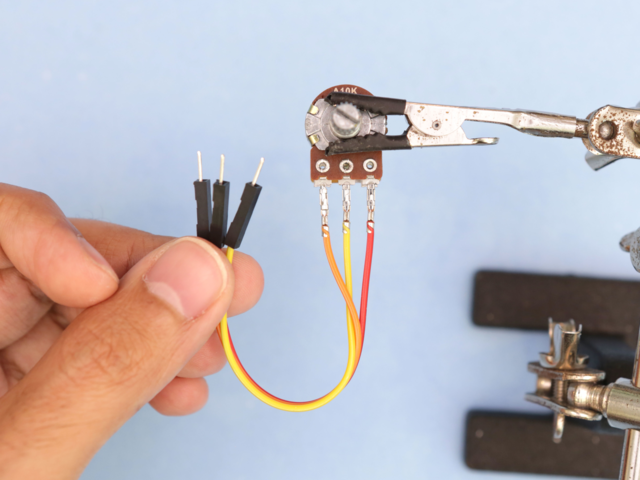

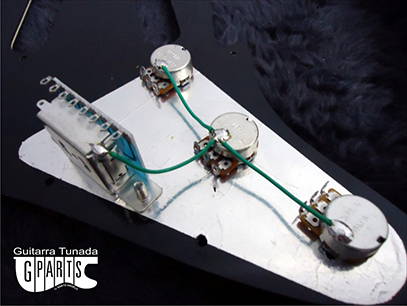

Soldar potenciômetros diretamente pode ser desconfortável. Se possível, use uma **protoboard** para testar. Mais tarde, pode fixar o pot numa plaquinha ou madeira com um furo e porca.

Imagem de um potenciometro instalado diretamente em uma protoboard — Assim funciona, mas corre serio risco de sair toda hora da protoboard.

Continua… e começa a ficar audível

No próximo post, vamos substituir o LED por um pequeno falante. O 555 vai começar a gritar — e você vai ouvir a frequência mudando em tempo real. É o nascimento de um pequeno sintetizador caseiro.

Quando um circuito responde ao giro dos seus dedos, a eletrônica deixa de ser teoria e vira instrumento.
