Cabos P10: o cordão umbilical..

Soldar um cabo de guitarra pode parecer banal, mas um mal contato no palco já derrubou muito show. Aqui é onde técnica encontra confiança: vamos aprender a fazer do jeito certo, sem enrolação.

(para ver as imagens em detalhes recomendo abrir em nova aba 😉)

1. Entendendo o conector P10 mono

O conector P10 mono tem dois pontos principais:

Tip (ponta): sinal positivo, vai no fio central do cabo.
Sleeve (manga): terra, vai na malha metálica.

Neste post vou falar apenas do P10 MONO, mas deixo de exemplo outras variações que existem, são basicamente expansões do primero.

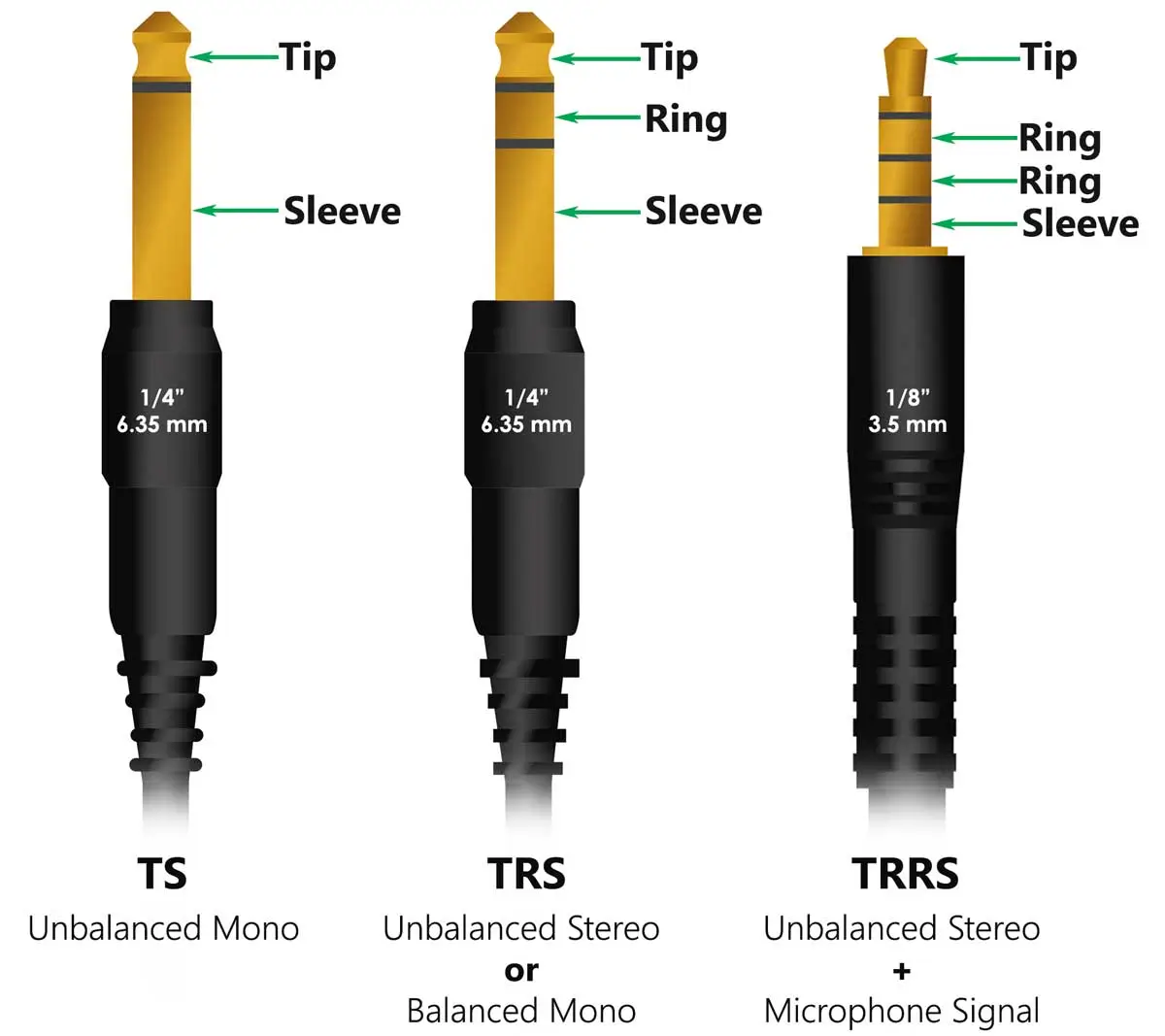

exemplos de nomenclatura em inlges do plug TS e TRS — Exemplos da nomenclatura internacional (1/4 de polegada => diametro)

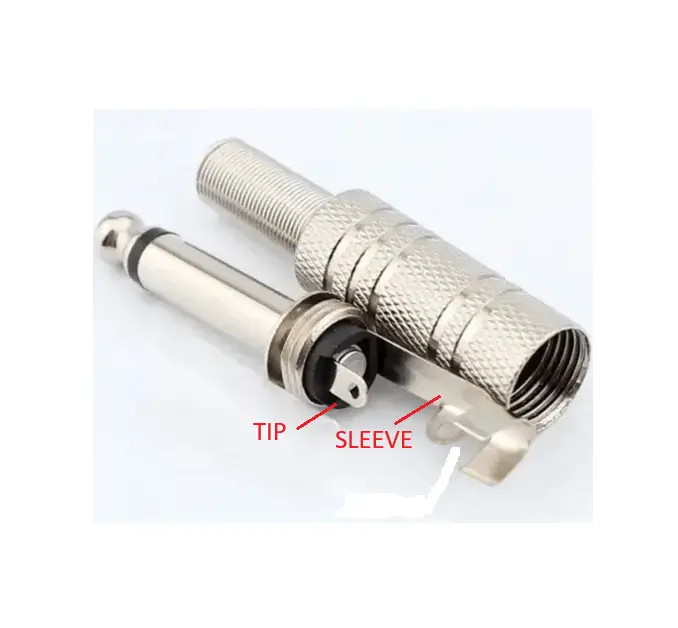

exemplo de imagem real das partes de um plug p10 180 graus — Terminais internos de conexão, P10 180°

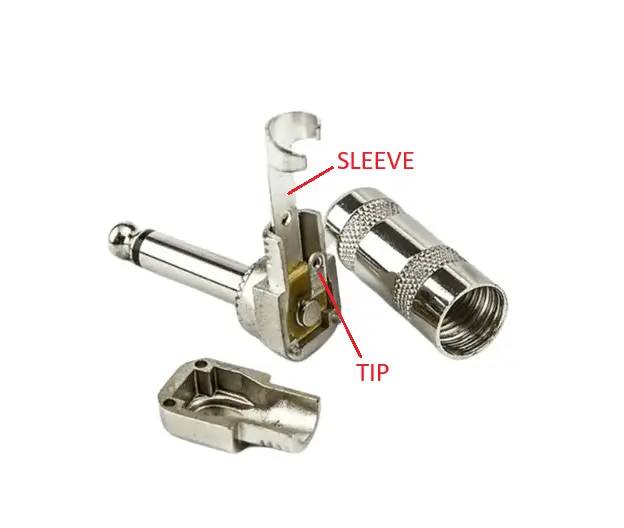

exemplo de imagem real das partes de um plug p10 90 graus — Terminais internos de conexão, P10 90°

2. Escolhendo um bom cabo e conector

Evite cabos muito rígidos ou muito finos. Prefira os com dupla blindagem (malha + fita) e capa externa flexível.

Talvez você já saiba, mas vale o recado, em audio o céu é o limite, então vai depender do seu bolso e intenção na hora de escolher, tem plug de R$2 e tem de R$80, vai no de R$20 que é sucesso.

Marcas como Amphenol, Neutrik e Santo Ângelo valem o investimento.

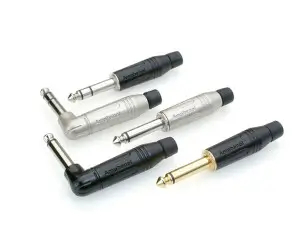

varios plugs tipo p10 da marca Amphenol — Uma paixão chamada Amphenol, bom nome pra um filho né?

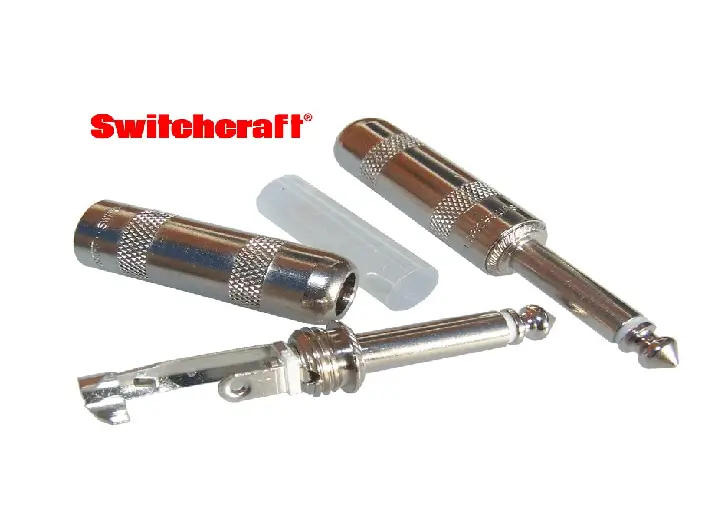

exemplo de plug p10 da marca tradicional Switchcraft — Tradição, história e qualidade

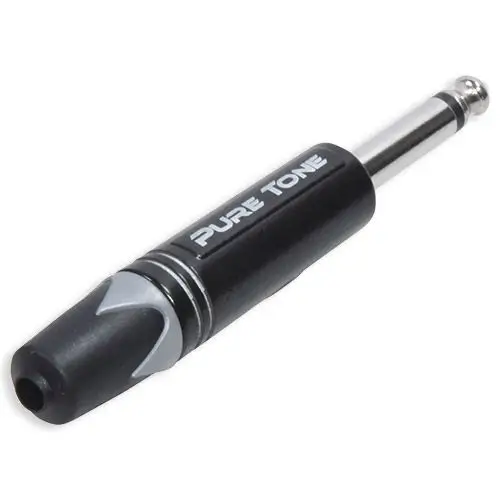

exemplo de plug p10 da marca moderna puer tone — O moderninho que tem se superado

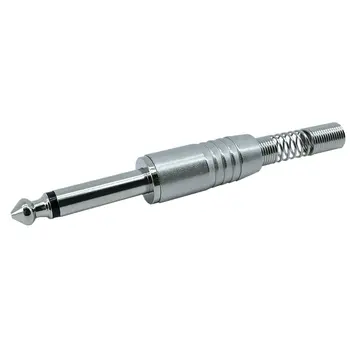

plug p10 basico marca santo angelo — Santo Angelo salva demais

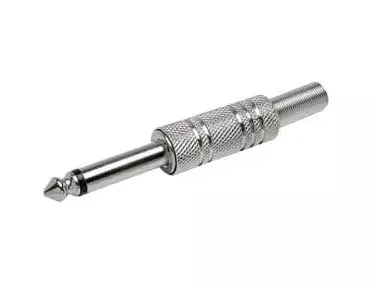

plug p10 mais comum do brasil prateado — Esse aqui é o mais comum das lojas, evite se puder

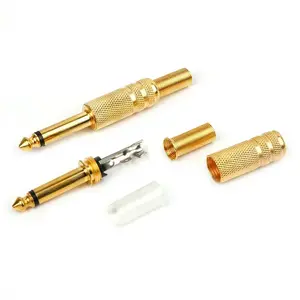

plug p10 mais comum do brasil dourado — Este é o irmão que se acha melhor que o prateado, evite se puder II

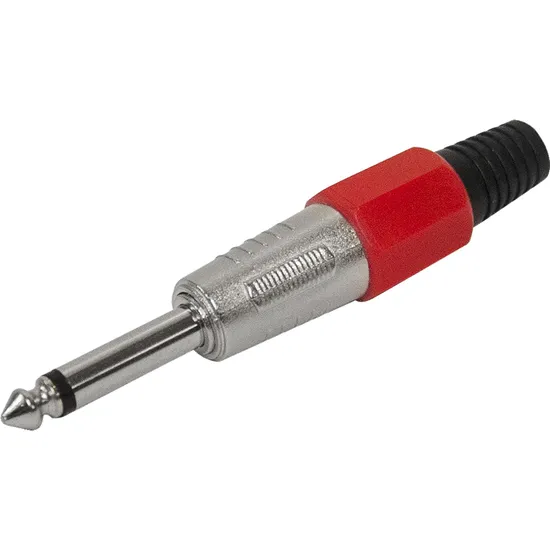

exemplo de plug p10 similar ao neutrik mas generico — Esse se acha o parrudo, mas qualidade do material é pessima, evite se puder III

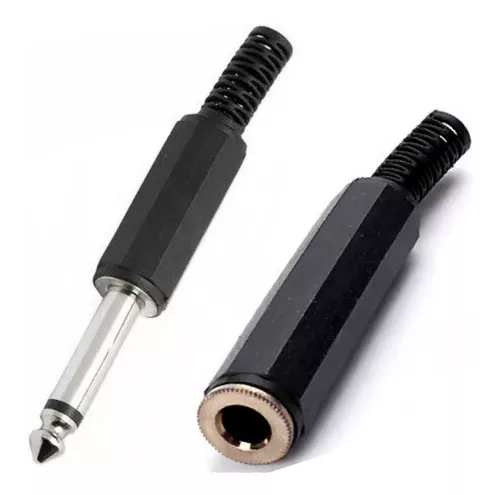

exemplo de plug p10 macho e femeia de plastico de baixíssima qualidade — Não caia nesta cilada, evite demaaais

Conector custo-beneficio P10 Santo Angelo

Conector profissional P10 Amphenol

3. Preparando o cabo

Desencape uns 3 cm da capa externa com cuidado.
Separe a malha para um lado e torça até formar um fio firme.
Descasque 1 cm do fio central (o que vem isolado dentro da malha).
Estanhe ambos os fios antes de soldar. Isso evita bagunça e melhora o contato.

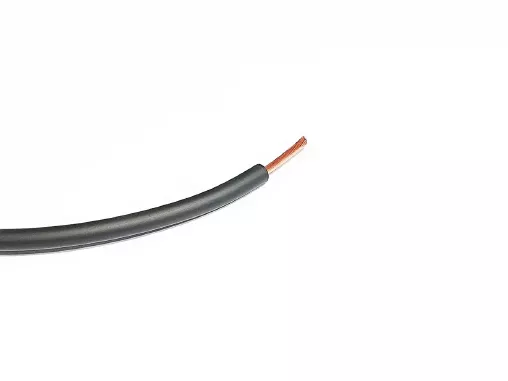

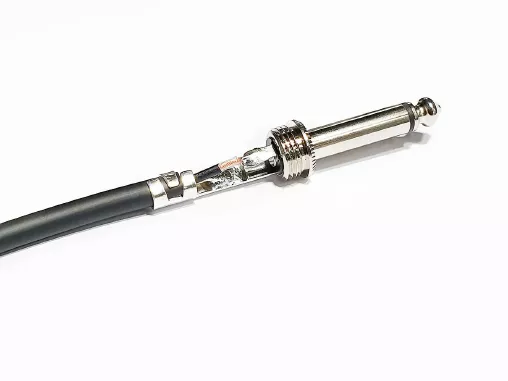

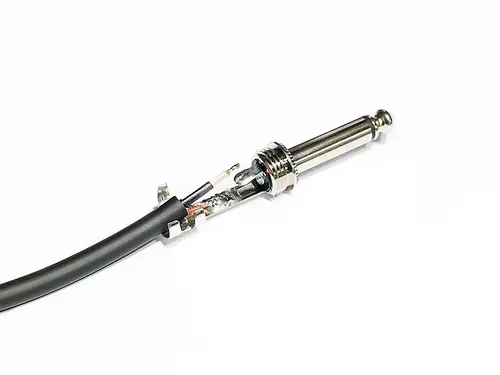

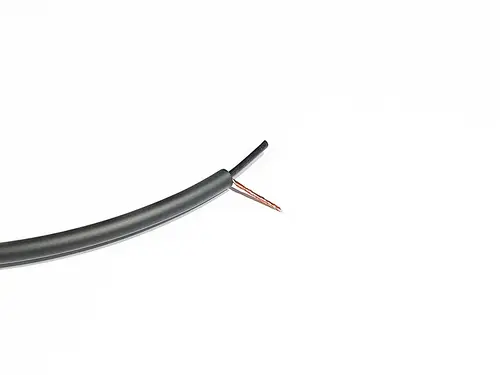

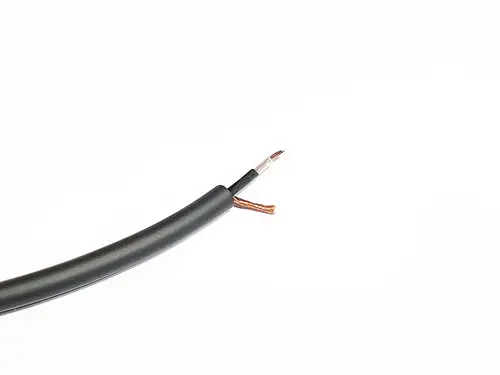

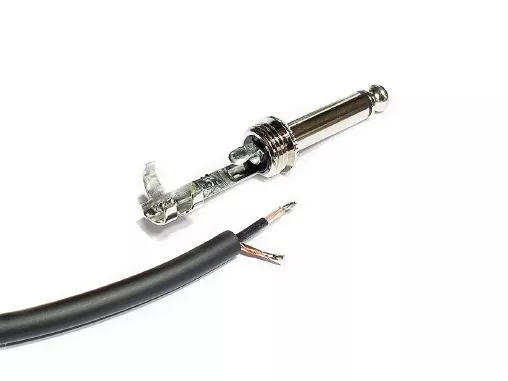

cabo p10 sendo preparado para soldar no plug — Cuidado para não cortar o cobre

Sugestão de cabo para treinar a solda de p10

4. Hora da solda: passo a passo

Prenda o conector em uma morsa ou alicate.
Solde a malha no pino do "sleeve" (terra).
Solde o fio central no pino do "tip" (sinal).
Evite excesso de solda ou deixar pontas encostando onde não devem.

como deve ficar a solda no tip do conector p10 — Como deve ficar a solda no terminal TIP

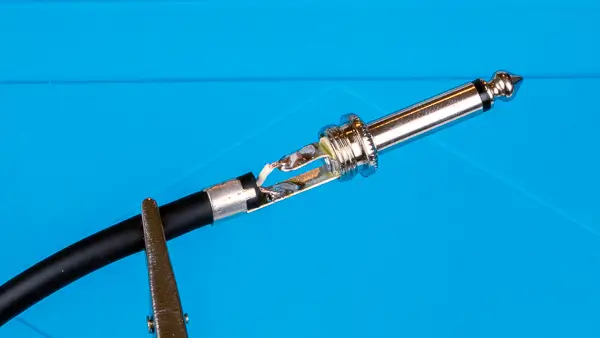

como deve aparentar um cabo p10 bem soldado — Se estiver dando certo tem que ficar parecido com isso

5. Dicas para um cabo durável

Use termorretrátil no final do cabo, se possível.
Feche bem o conector, sem apertar o fio contra partes metálicas cortantes.
Evite deixar peso ou tração puxando o cabo durante uso.
Evite pisar, morder ou passear com o cachorro com o cabo.
A construção do conector/plug é por metodo de estampado, ou seja, não tem cola entre as partes, quanto mais vagabundo o conector usado, mais fácil ele vai desmontar com o uso.
Se a "tip", ou seja, a cabeça do plug estiver rodando, já era... troque o plug.

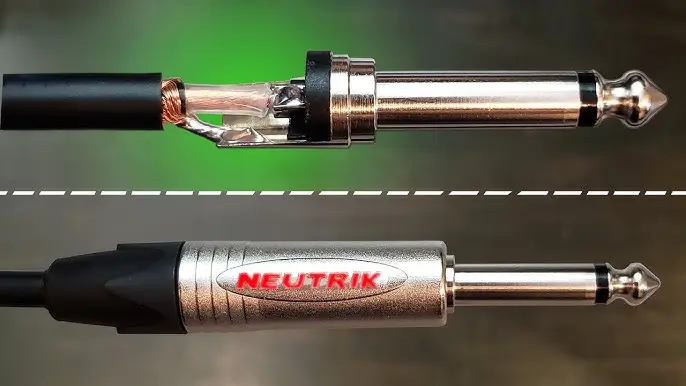

como deve ser um cabo p10 bem soldado acabamento profissional — Exemplo de acabamento profissional

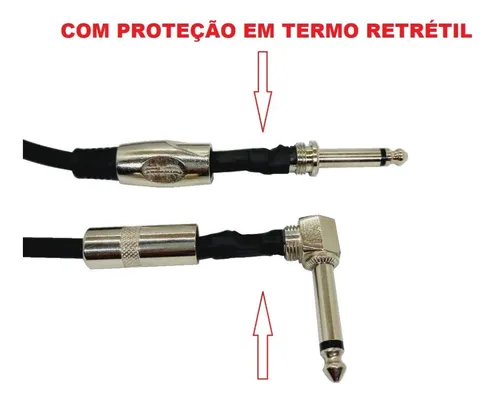

cabo p10 montado com termoretratil — Espaguete termoretratil dá um otimo acabamento

6. Como testar antes de usar

Use o multímetro no modo continuidade:

Ponta com ponta = apita.
Base com base = apita.
Ponta com base = não apita (se apitar, tem curto!).

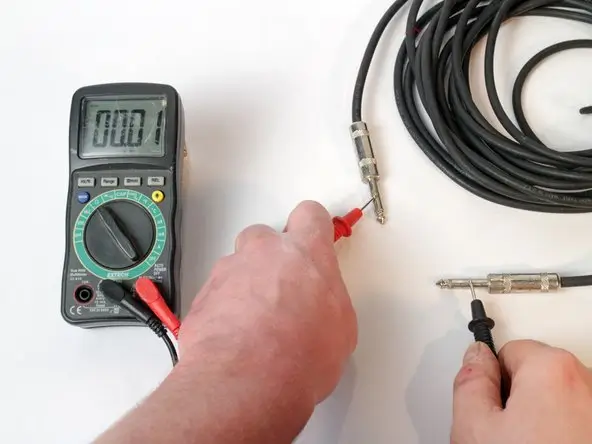

testando a continuidade do cabo p10 GND — Teste de continuidade GND

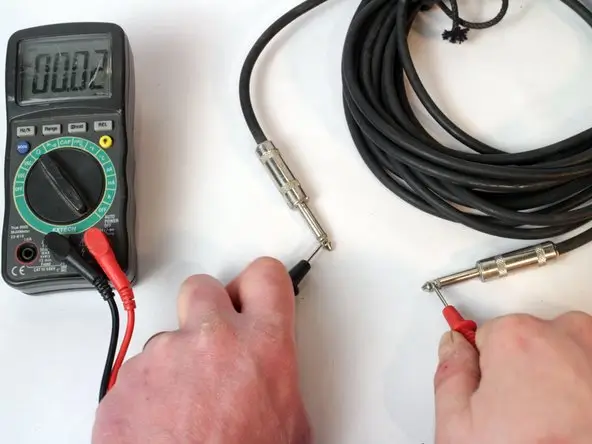

testando a continuidade do cabo p10 TIP — Teste de continuidade TIP, positivo, ou sinal

7. Vale a pena fazer em casa?

Com R$30 a R$40 em peças, você monta um cabo funcional, que custaria R$90 ou mais em loja. Vai ser o melhor do mundo? Claro que não, mas tem a vantagem de consertar quando necessário.

Aprender a soldar cabos é o primeiro passo para ser independente com seu equipamento.

O que vem a seguir

No próximo post (#005), vamos finalmente montar um circuito simples com LED, resistor e capacitor — pra começar a brincar com o tempo.

Entre o instrumento e o amplificador, o cabo é mais do que um fio — é o elo que carrega sua expressão. Cuide dele como parte do seu som.
