O tempo mora nos capacitores...

Um circuito com LED que pisca parece simples (e é). Mas por trás disso está um conceito poderoso: o tempo de carga e descarga. Esse post é seu primeiro passo no mundo dos circuitos reativos.

1. Lista de componentes

1 × LED (vermelho, verde ou qualquer cor)
1 × Resistor de 470Ω (ou 1kΩ, se o LED estiver muito forte)
1 × Capacitor eletrolítico de 1000µF / 16V
1 × Chave (pode ser pushbutton ou DIP)
1 × Fonte de 9V (pode ser bateria ou fonte regulada)
Protoboard ou plaquinha de ensaio

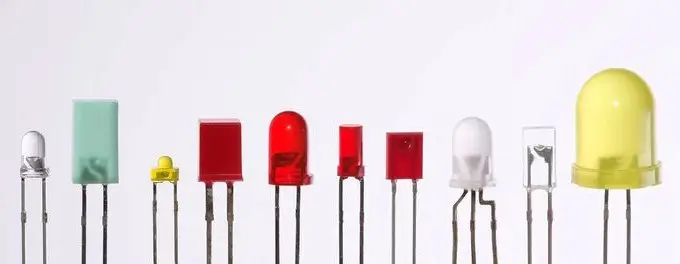

varios modelos de led coloridos — Escolha o seu LED preferido, 3mm pra pedal, 5mm para painel

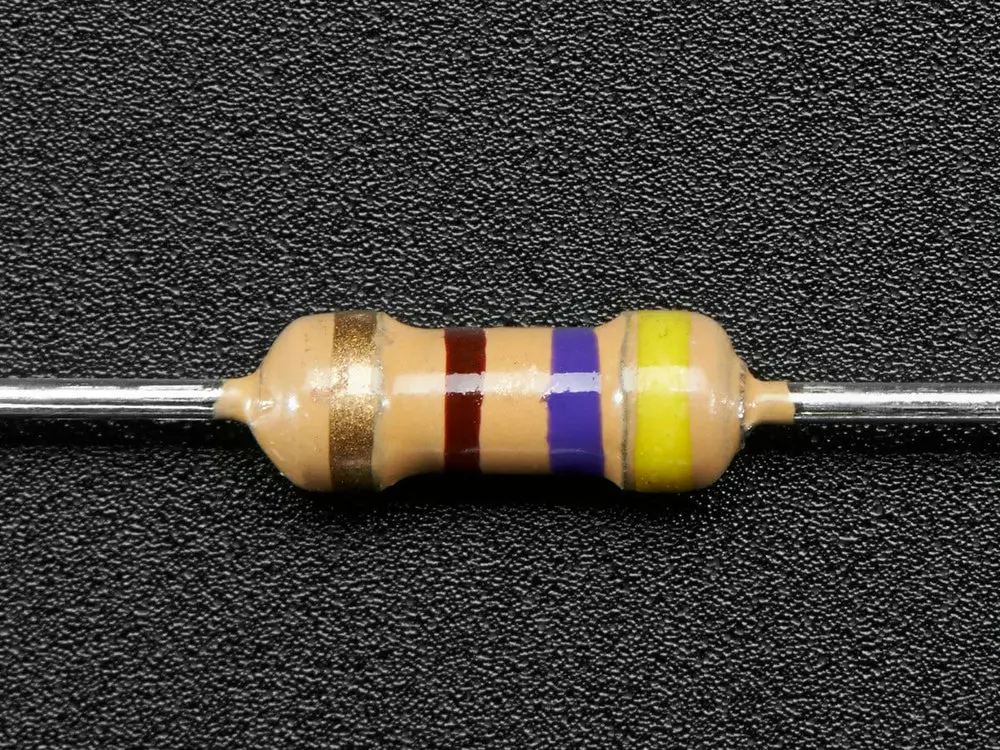

resistor 470R 1/4W foto real com fundo preto — Resistor 470Ω. Quer usar outro valor? Confere o Post #002

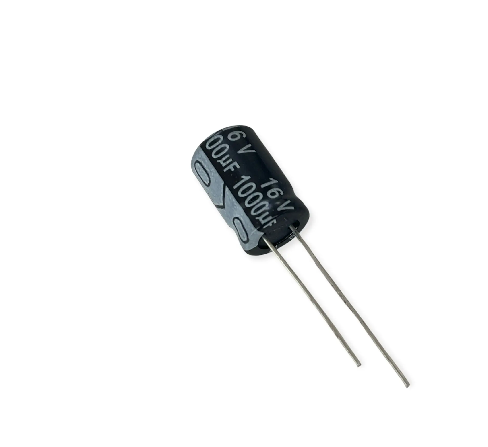

capacitor eletrolítico 1000uF por 16V — Capacitor Eletrolítico 1000uF por 16V (25V ou mais, ok)

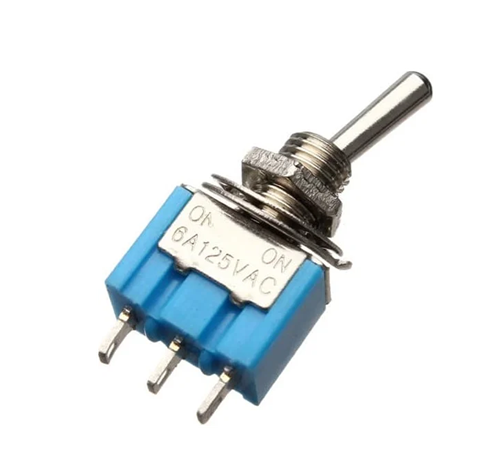

chave tipo alavanca de 3 pinos on-on — Chave Alavanca "toogle switch", tipo ON-ON 3 pinos

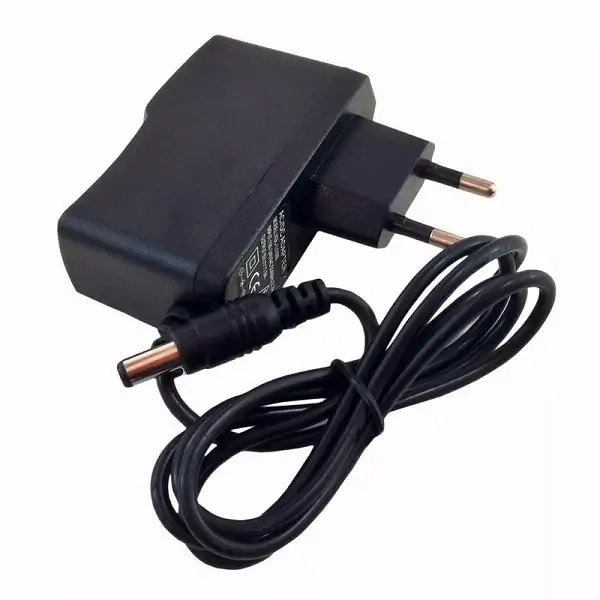

fonte chaveada 9V tipo carragador — Fonte 9V ou 12V que está abandonada em alguma gaveta da sua casa

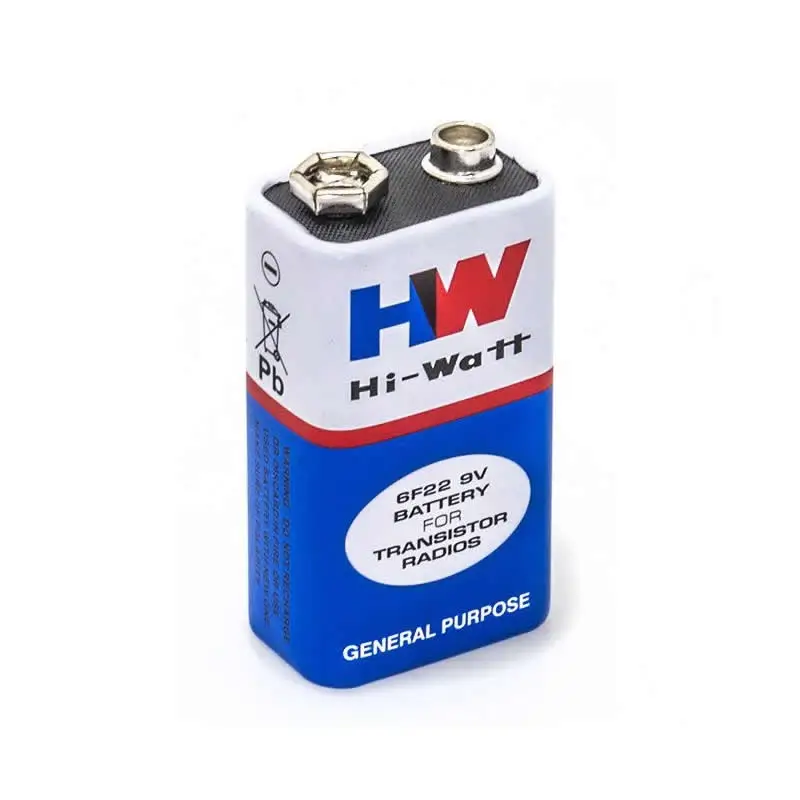

bateria 9V marca HW — Pilha 9V. Nunca diga desta água não beberei...

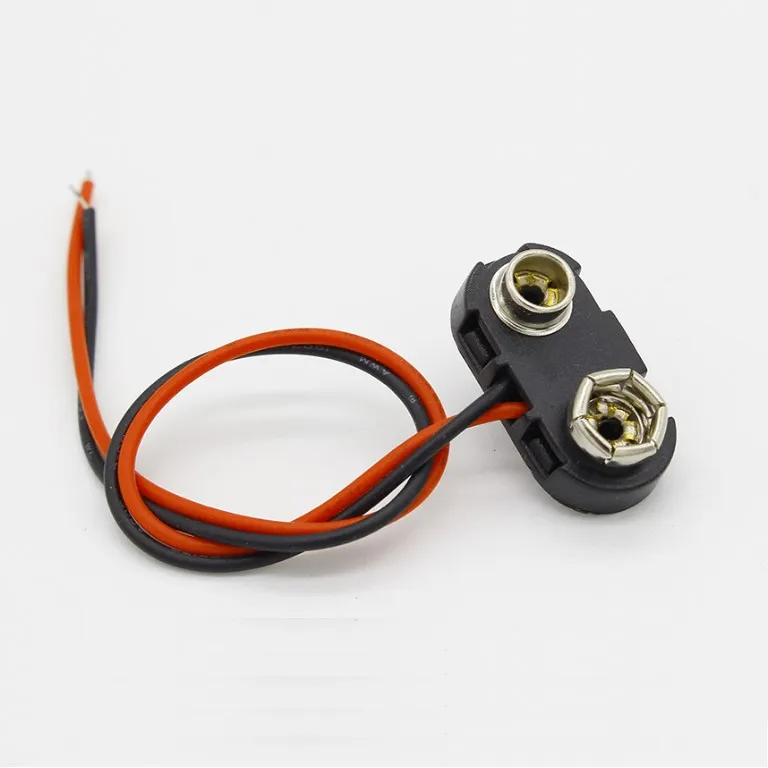

conector tipo clip para bateria de 9V — Se for usar a pilha 9V vai precisar um desse, prefira os rigidos

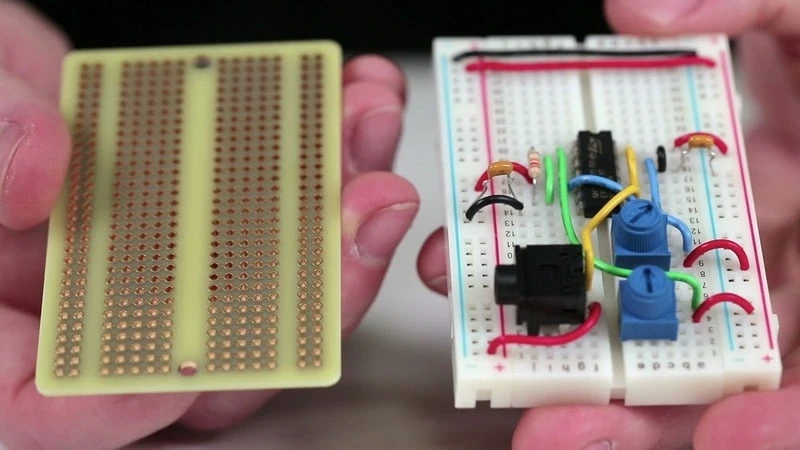

comparação entre uma placa perfurada e uma protoboard — Placa perfurada ou protoboard, ambas ótimas

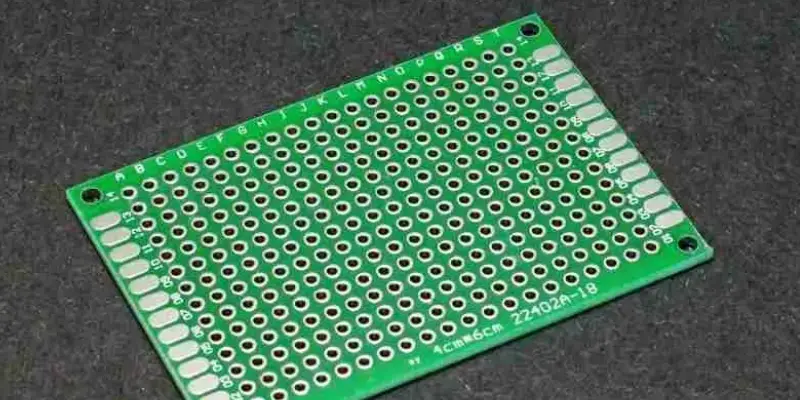

placa perfurada tipo fibra de vidro verde — Placa perfurada tipo fibra verde, facil de achar e otima qualidade

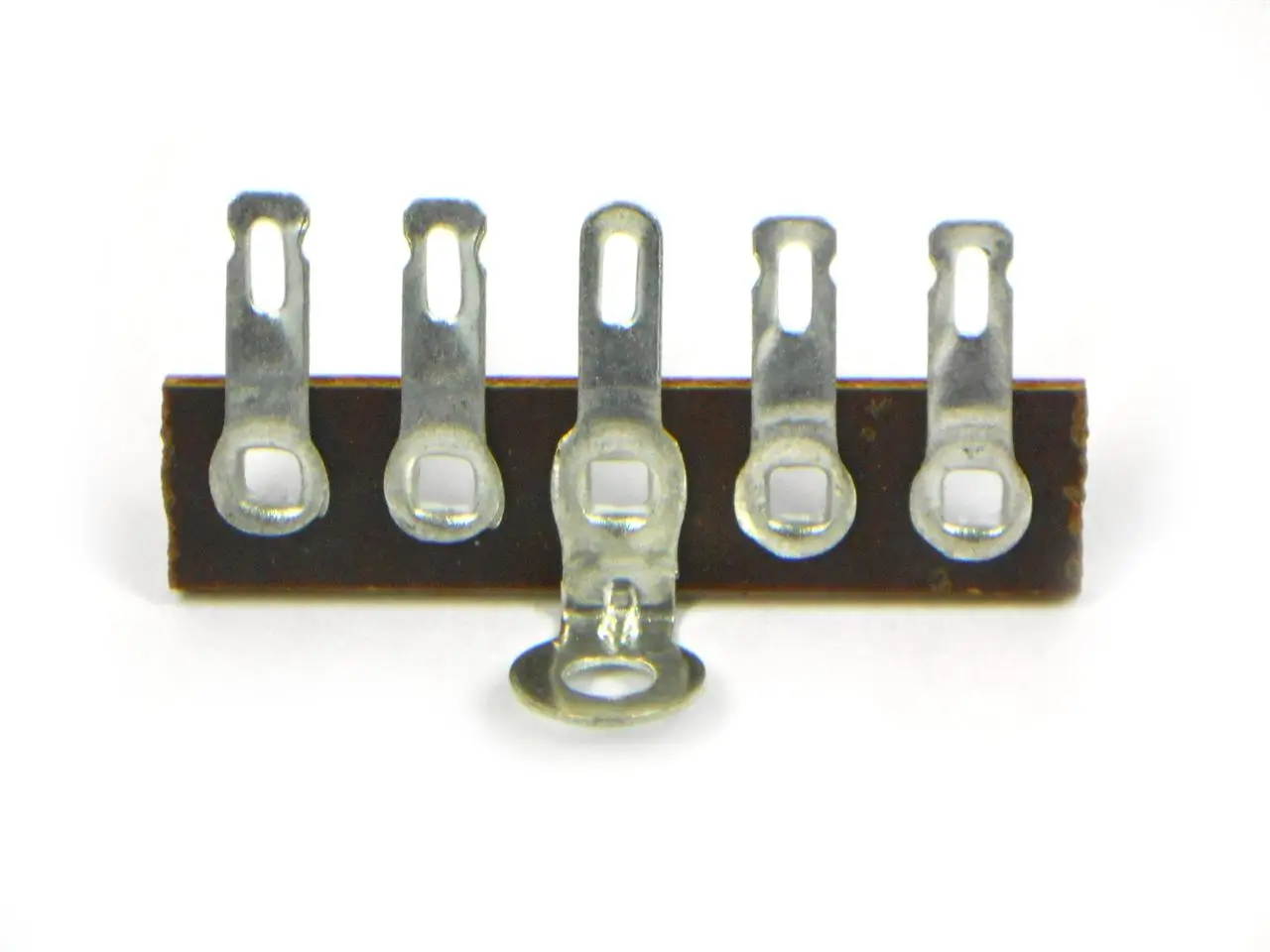

ponte de terminais — Ponte de terminais, modo roots só para os corajosos

Sugestão de conector tipo "cilp" rígido

Sugestão de kit com leds, resistores, capacitores e protoboard

2. O circuito em si

É basicamente um LED que se acende quando o capacitor descarrega. Quando a chave está na posição 1, o capacitor carrega. Ao colocar na posição 2, ele descarrega através do LED, que "pisca" suavemente e apaga.

Circuito Montado com bateira 9V reistor 470R led e chave — Como ligar o circuito, a chave é opcional

3. Como funciona (sem medo das letras gregas ok?)

Posição 1 da chave: o capacitor carrega.
Posição 2 da chave: o capacitor descarrega sua energia no LED, por meio do resistor.
A velocidade com que ele apaga depende do valor do capacitor e do resistor.

Maior capacitor → pisca por mais tempo.
Maior resistor → descarrega mais devagar.
τ (tau) → constante de tempo = Resistencia x Capacitância

Essa constante τ (tau) indica o tempo que o capacitor leva para carregar ou descarregar cerca de 63% da tensão total. Em 5τ, o processo é praticamente completo.

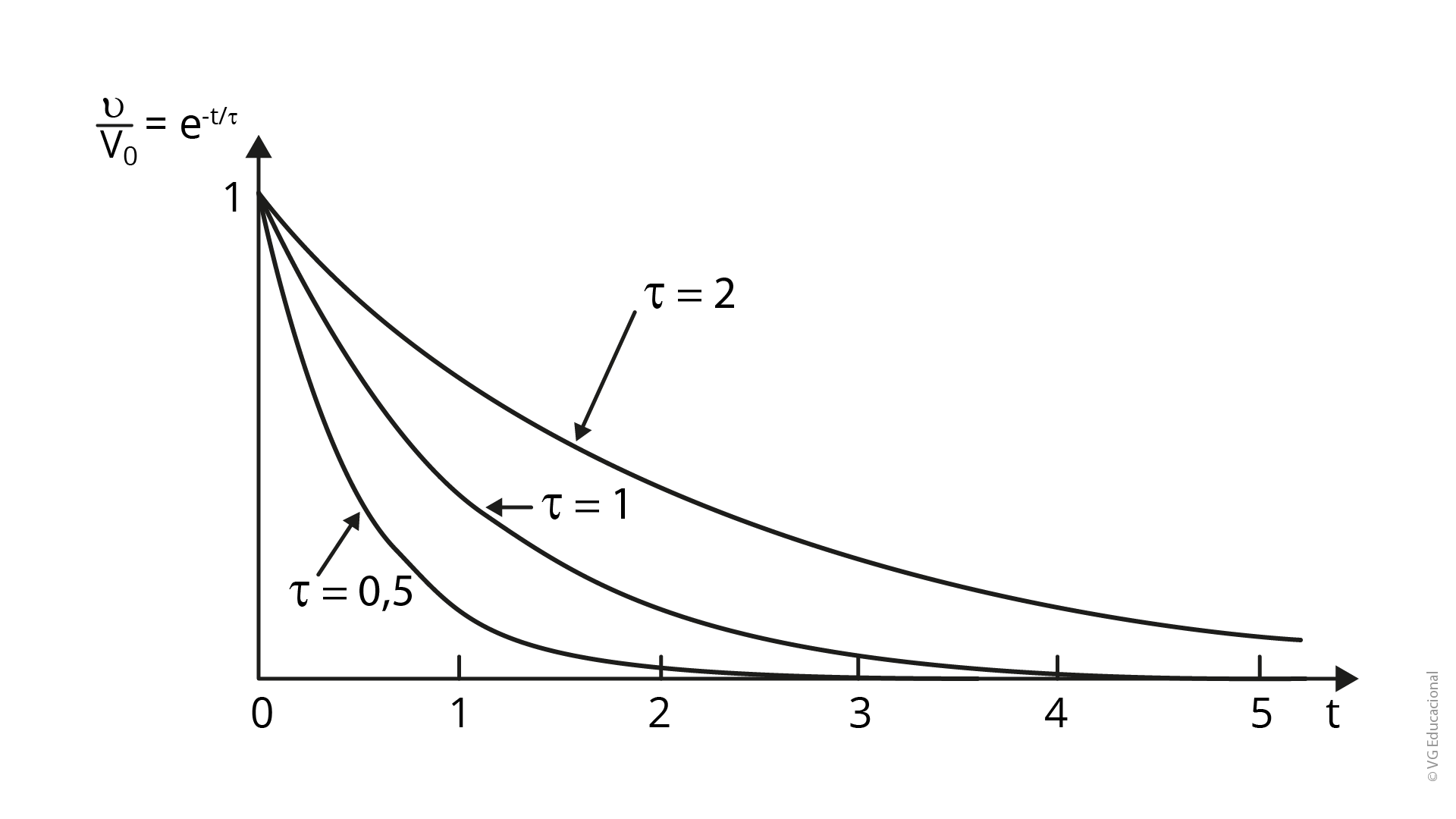

grafico de descarga do capacitor no tempo — Observe como se a curva fosse um tobogã, τ = 0,5 você cai rapidinho, τ = 1 você demora um pouco mais, τ = 2 você desce bem mais devagar

4. Valores alternativos e experimentos

Tente substituir o capacitor por um de 470µF ou 2200µF. Ou troque o resistor por 220Ω ou 2.2kΩ. Observe como o tempo de "fade out" muda.

Se quiser medir os valores reais dos componentes, dá uma olhada no Post #003 sobre uso do multímetro.

5. Explicação técnica (resumida e útil)

O tempo de carga/descarga é dado por:

τ = R × C (tempo em segundos, resistência em ohms, capacitância em farads)

Dica: Para capacitor em microfarads (µF) e resistor em ohms, use τ (s) = R × C ÷ 1.000.000

Então um resistor de 1k e capacitor de 1000µF dá ~1 segundo de tempo característico. Na pratica você observa as variações de tolerância entre os componentes. Mesmo resistor, mesmo capacitor, mas de fabricantes diferentes apresentan variação no comportamento do led.

Nos próximos posts estarei abordando mais profundamente os pontos técnicos, com equações, graficos, simulações e tudo que a nerdaiada gosta, mas de momento o foco é "mais pratico".

6. Aplicações reais

Delays analógicos usam capacitores pra “segurar” o som por microssegundos
Filtros (passa-baixa, passa-alta) controlam frequências com RC
Pedais de tremolo usam capacitores oscilando corrente em LEDs ou transistores

Esse simples piscar é o primeiro degrau da escada que leva a circuitos musicais com alma.

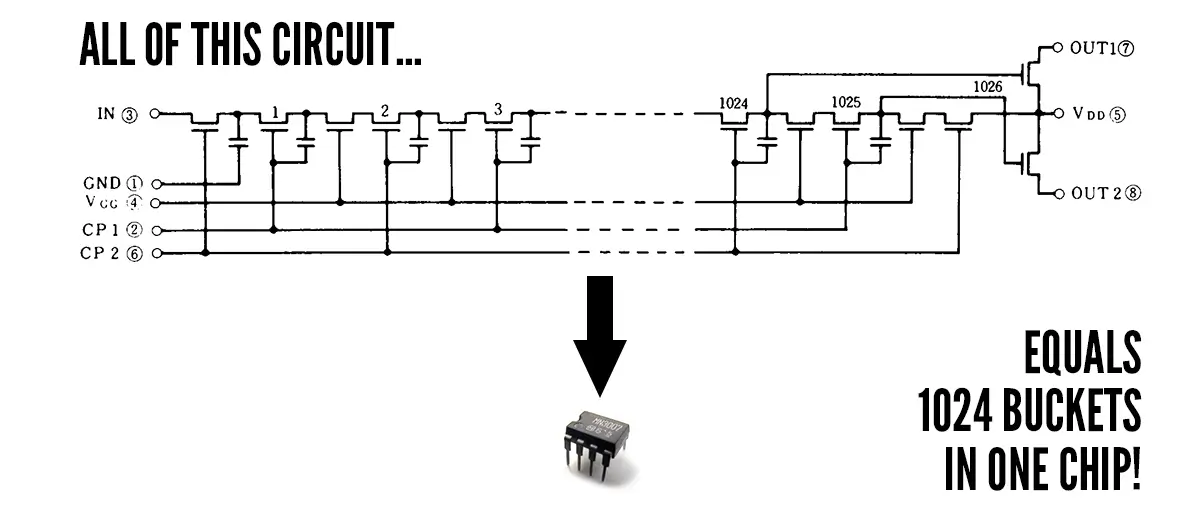

circuito interno de um chip de delay analogico — Circuito interno de um chip MN3007, tipo Bucket Brigade Device (BBD), utilizado nos famosos delays analogicos.

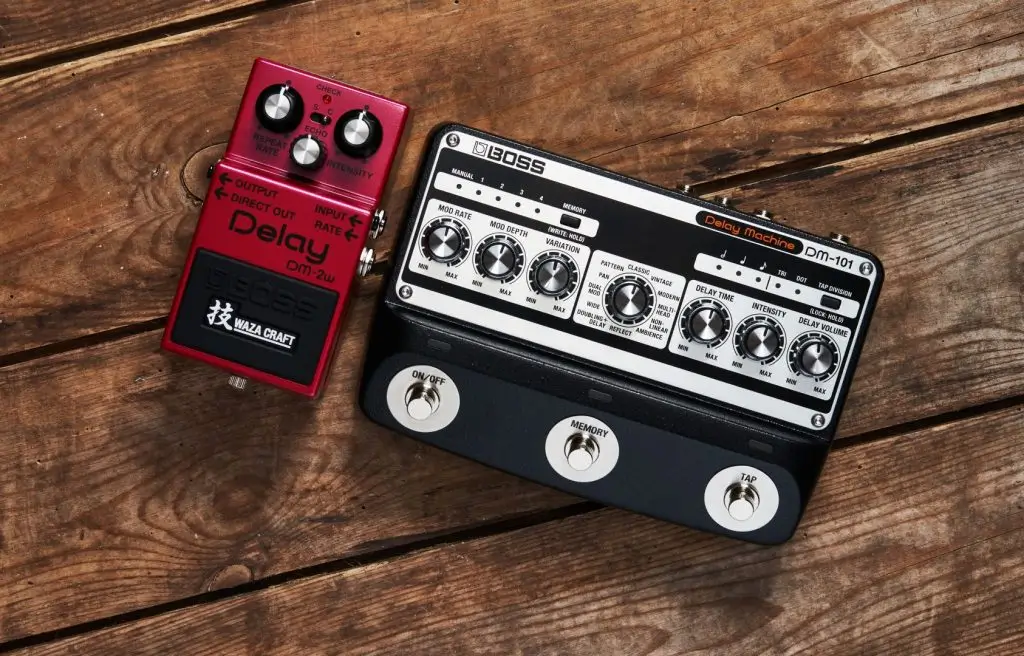

exemplo de pedais de delay analogico da marca boss — Todo este larará sobre capacitor vai resultar nessas belezinhas

7. Dicas de montagem

O lado negativo do capacitor é o que tem a faixa branca ou seta (atenção à polaridade!)
Não conecte capacitor de polaridade invertida — pode estufar
O LED também tem polaridade, por sorte não explode como o capacitor, só não liga
A chave alavanca é apenas um exemplo didatico, pode ser qualquer chave, interruptor tipo campainha, ou simplesmente encostar fio com fio diretamente

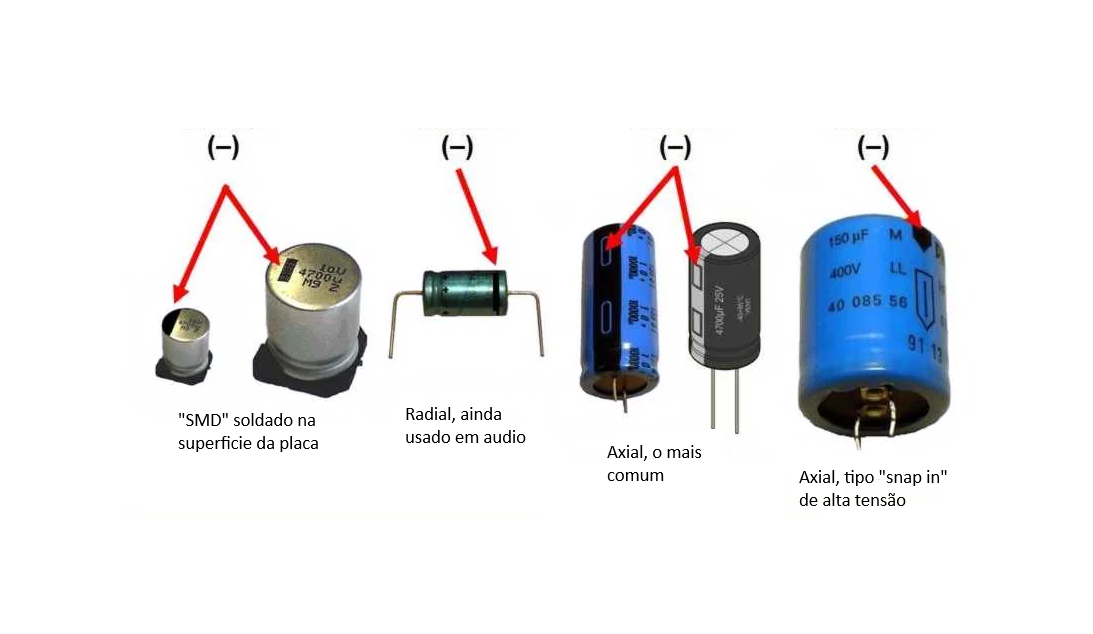

varios capacitores eletroliticos com suas polaridades — Polaridade do Capacitor: um detalhe simples que as vezes passa batido

capacitor eletrolitico estufado — Inverter a polaridade ou superar "os volts" do capacitor pode causar isso

capacitor eletrolitico que explodiu — Ou até isso

varios leds coloridos contra a luz mostrando seus terminais internos — Dica para nunca esquecer: **olhando contra a luz o terminal maior dentro do LED é o NEGATIVO**

O que vem a seguir

No próximo post (#006), vou ter que interromper a sequência dos fundamentos para contar como, sabado agora, quase virei o Toni Iomi por pura distração fazendo manutenção de rotina na moto.

O capacitor é como o pulmão do circuito — ele inspira, guarda, e solta a energia no tempo certo.
